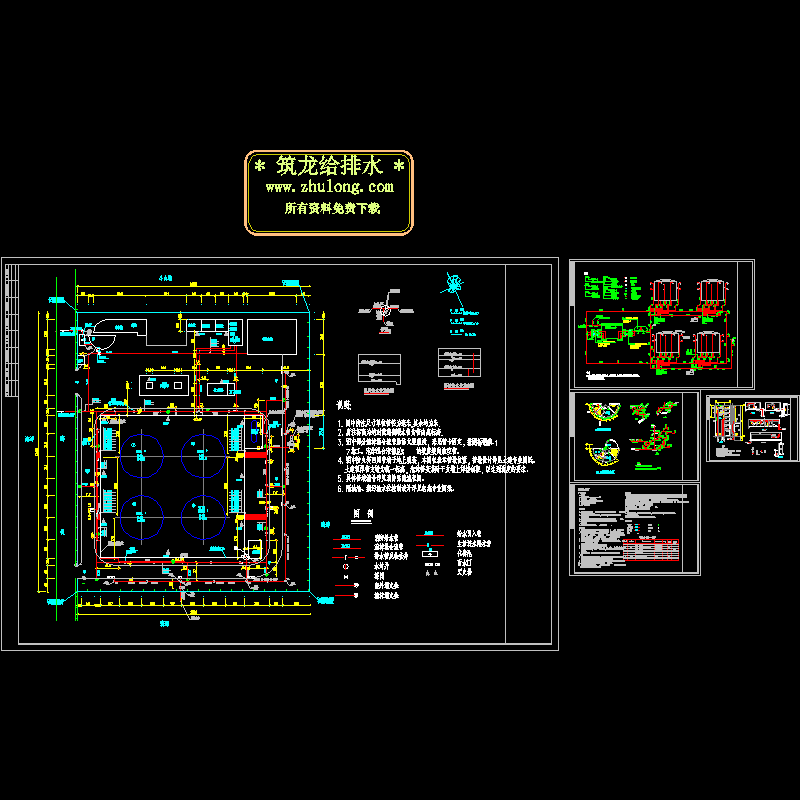

化工罐区给排水CAD施工图纸

附件详情

给水系统：1，水源：罐区外海堤设有1根DN150的市政给水管通往码头，从市政给水管上引入1根DN125的给水管，供罐区内消防用水及综合楼生活用水。冷却水系统：该项目采用固定冷却水系统，最不利情况需冷却水流量为96.7L/S，考虑1支移动式水枪的水量，该项目的消防冷却水流量按102L/S设计。冷却水供给时间为4h。系统采用水泵加压供水。泡沫灭火系统：该项目采用固定式泡沫灭火系统，最不利罐采用4个PC16的空气泡沫产生器灭火，泡沫混合液流量为64L/s，供给时间为30min，并考虑1支pq的移动式泡沫枪扑灭流散液体火灾，泡沫混合液流量为4L/s，供给时间为10min，泡沫混合液设计流量为68L/s。系统采用水泵加压供水。
