县中心区域排水工程全套CAD施工图纸设计

附件详情

一、概述:
xx乡由于没有排水管线,严重影响了居民的生活环境,为了提高居民的生活质量,乡领导决定新建排水管线。排水体制采用雨、污分流制。雨水通过雨水沟收集后直接排放海湾中。污水由污水管线沿程收集后,送到新建污水处理厂,处理达标后方可排水海中,也可回用于绿化用水。通过与乡领导沟通,以及现场实际情况,经过计算后,确定设计方案。由于甲方提供的资料中没有规划道路标高,所以此设计中的原地面标高只是一个参考标高。
二、设计依据:
1、依据甲方工程设计委托书。
2、《室外排水设计规范》GBJ14-87(97版)。
3、1:500平面图。
三、施工要求:
1、BM点为已知国家高程点。
2、排水管基础参照DPS-4图施工.(120 砼基础)
3、基础应坐落在原状土上。如遇回填土或软土层,则另行处理。
4、砖砌圆形φ1000检查井施工参照DPS-9图。
5、管道接口采用柔性胶圈接口,外封1:2水泥砂浆。
6、检查井井盖、井座施工参照DPS-25、26。检查井、雨水井井盖均加防盗链。
7、当沟槽土方用机械开挖时,保留20厘米土应用人工清槽至设计标高,不得超挖,如若超挖应进行地基处理。所有管沟回填参照路面恢复结构图。
8、当有地下水时应进行施工降水以保证干槽施工,当降水不力地基被扰动应进行地基处理。
9、施工前先校核各进出口标高。如果和设计标高有出入,请及时与设计单位联系,以做修改。
10、排水管道与其他管线(煤气、上水、电缆、电信、有线电视等)交叉,按照施工规范需做防护加固处理,经设计单位同意另出图后方可施工。
11、若现场实际情况与设计有出入,请施工单位及时与设计单位联系,待出设计变更单后,方可施工。
12、未尽事宜,需建设、施工、监理、设计等单位现场确定。
13、管道回填土要求见下图。

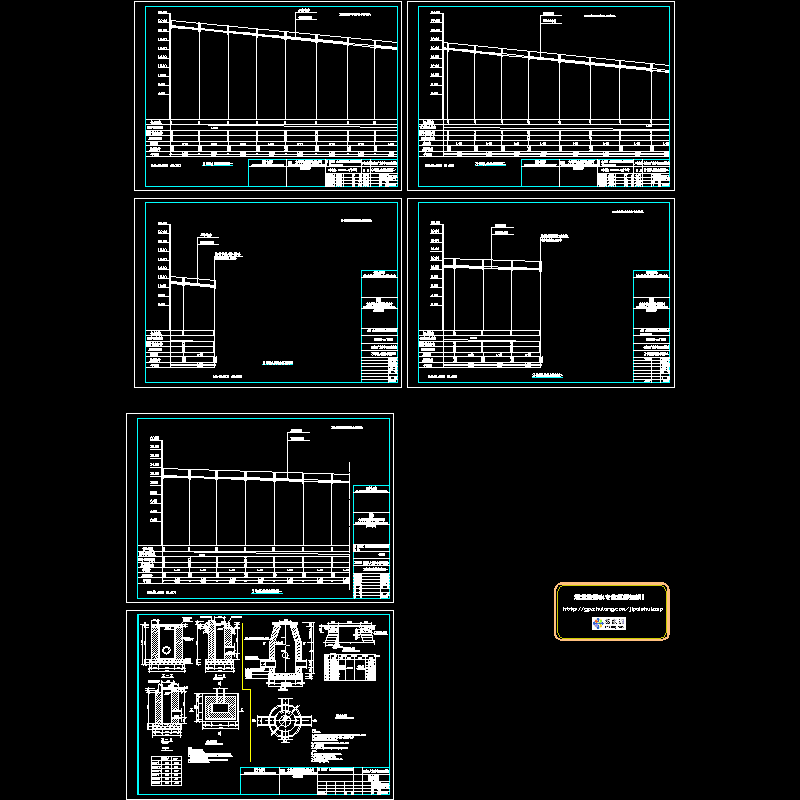

以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源
  • 120基础14.dwg
    120基础14.dwg

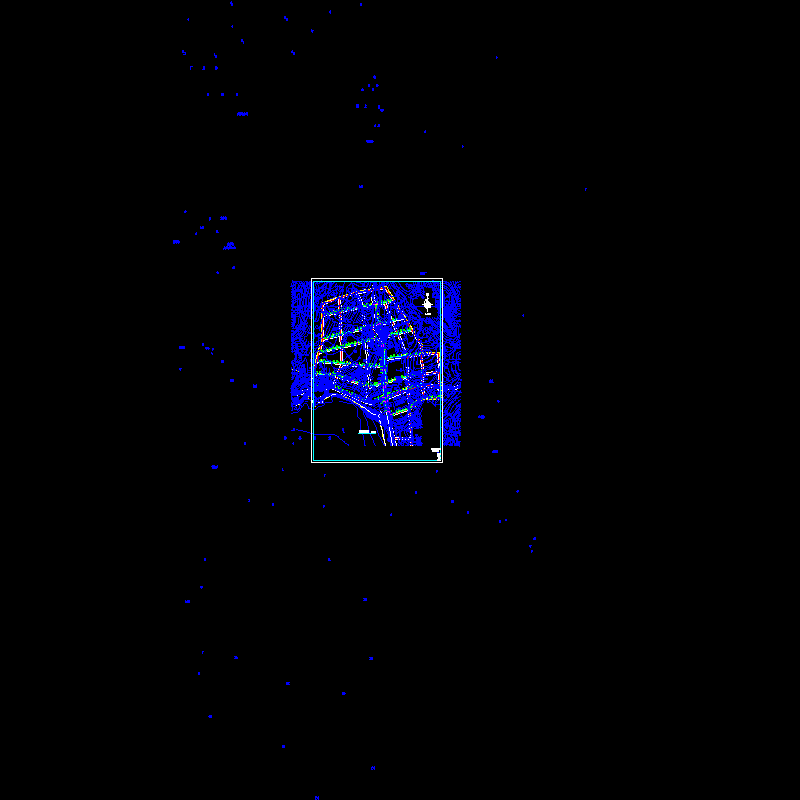

  • 3-广鹿岛总体规划给水排水规划图14.dwg
    3-广鹿岛总体规划给水排水规划图14.dwg

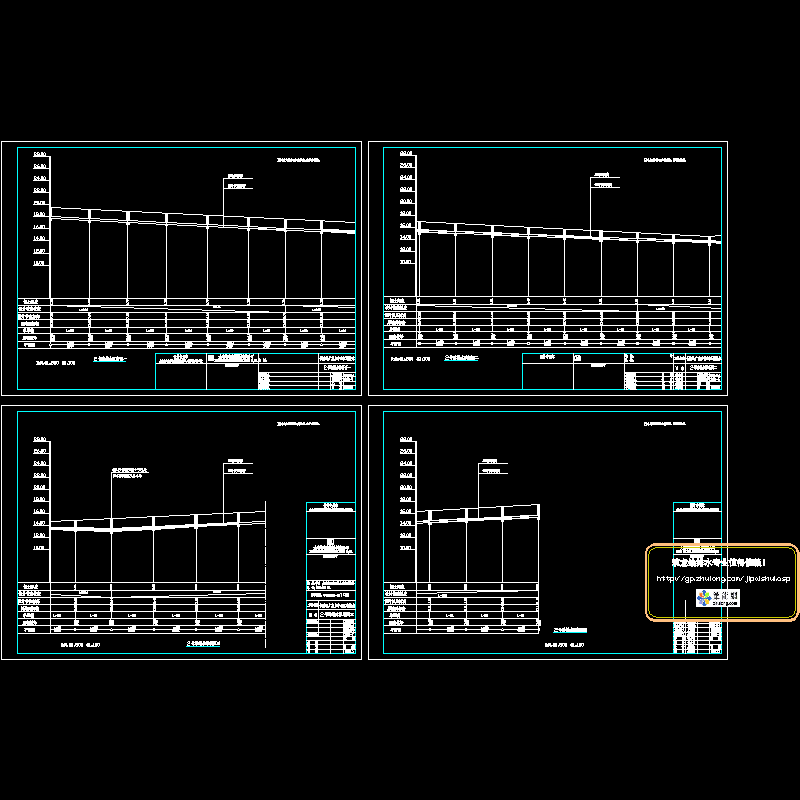

  • 广鹿岛1号路排水纵断图14.dwg
    广鹿岛1号路排水纵断图14.dwg
  • 广鹿岛2号路排水纵断图14.dwg
    广鹿岛2号路排水纵断图14.dwg
  • 广鹿岛3号路排水纵断图14.dwg
    广鹿岛3号路排水纵断图14.dwg
  • 广鹿岛4号路排水纵断图14.dwg
    广鹿岛4号路排水纵断图14.dwg
  • 广鹿岛5号路排水纵断图14.dwg
    广鹿岛5号路排水纵断图14.dwg
  • 广鹿岛6号路排水纵断图14.dwg
    广鹿岛6号路排水纵断图14.dwg
  • 广鹿岛7号路排水纵断图14.dwg
    广鹿岛7号路排水纵断图14.dwg
  • 广鹿岛8号路排水纵断图14.dwg
    广鹿岛8号路排水纵断图14.dwg
  • 广鹿岛9号路排水纵断图14.dwg
    广鹿岛9号路排水纵断图14.dwg

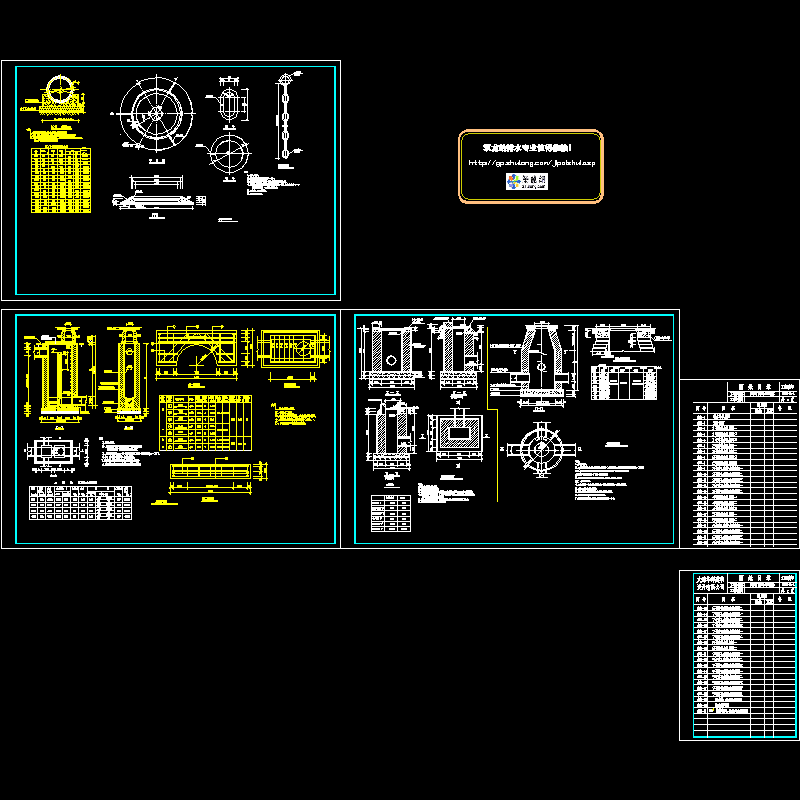

  • 检查井井座14.dwg
