设计院道路排水工程全套施工图纸

附件详情

一.本图尺寸单位：高程、长度和距离以米计，管径以毫米计，坡度以千分之计。
二.雨水部分：
根据该项目地形和地理位置特点，雨水管路分五段分别汇于南官河、道路桩号K900处箱涵和山水泾。其中，桐阳路以北路段雨水汇入南官河；桐阳路至文化路路段雨水向南汇入道路桩号K900处箱涵；文化路至道路桩号K1+653路段雨水向北汇入道路桩号K900处箱涵；道路桩号K1+653以南路段雨水汇入山水泾。
雨水干管位于道路中心中央分隔带。
道路纵坡最低处设双篦雨水口；地块预留D400或D500雨水管。

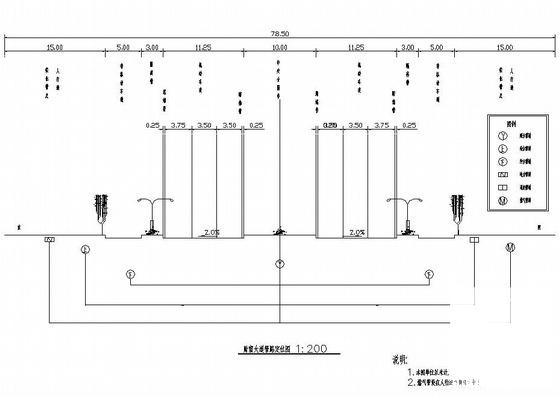

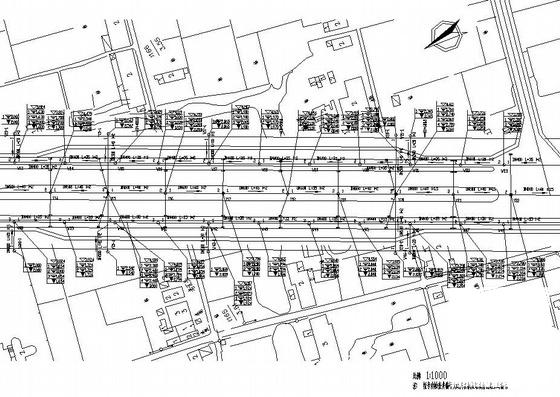

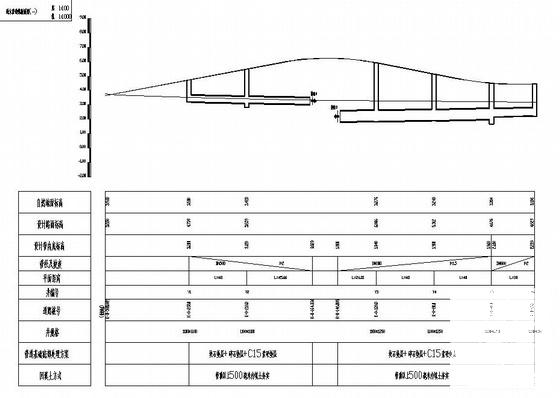

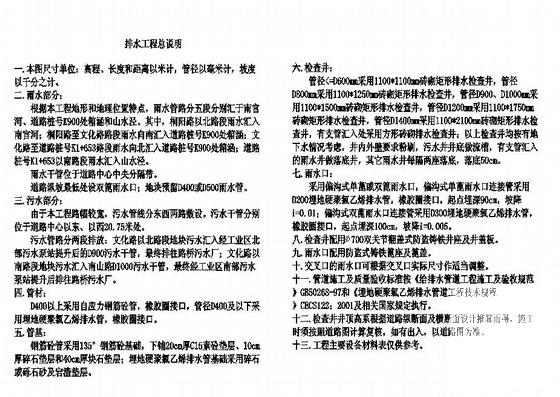

这份参考资料主要包括设计说明、排水 平面布置图 、雨水管道纵断面图、污水管道纵断面图、工程数量表及图例表、管路定位图 等，共46张图纸。
