居民点排水工程CAD施工图纸

  • 设计说明:有
  • 功能:住宅区
  • 设计内容:污水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:10-20张

附件详情

周围已经修建了工业小区一、二、三号道路,道路雨污水管道均为DN400的钢筋混凝土管道。污水管道 能沟满足要求,但是雨水管道太小,无法满足居民点内的雨水排放,因此雨水只有排入灌溉沟内。 根据方案评审以及设计要求,雨水采用砖砌明沟排放,灌溉沟改建为排洪沟。排洪沟总长677.34米, 设计起点坐标:X=7545.911,Y=32137.878;终点坐标X=7043.981,Y=32106.030。设计重现期一年, 设计流量3.4立方米/秒。在0 00~4 13.305段由于排洪沟在人行道下,因此设计为盖板涵,在4 13.305 以后采用明沟。
四川绵阳某居民点排水工程图纸,该项目主要是一片居民点雨污水系统,雨水采用明沟收集排入排洪沟,污水排入市政管道、排洪沟采用盖板涵和明沟。排洪沟结构图、排洪沟平面图、排洪沟纵断面图、半下部基础、支撑梁布置图、顶层钢筋平面布置图、雨污水管渠平面图、排水管渠 平面布置图 。共16张图纸。

2

3

4

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

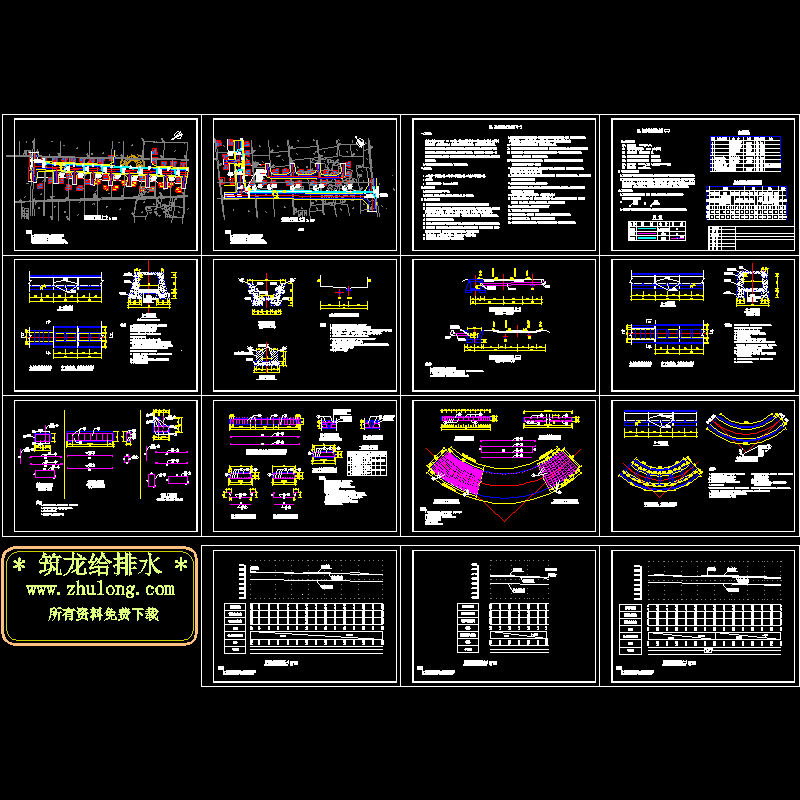

  • 排洪沟结构图.dwg
    排洪沟结构图.dwg

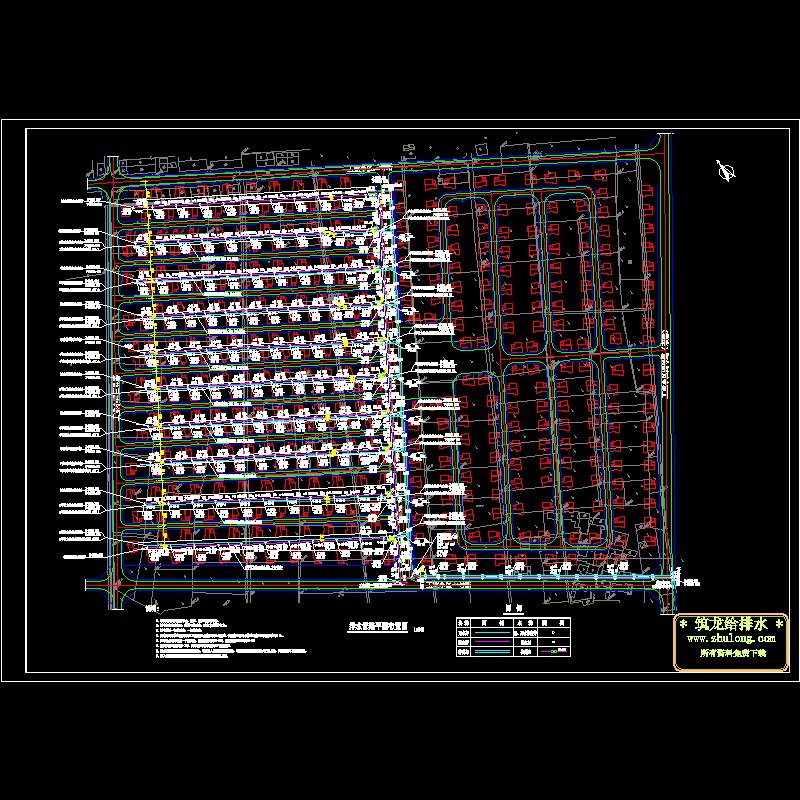

  • 雨污水管渠平面图.dwg
    雨污水管渠平面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
