2层航天试验厂房变电所CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度:多层建筑
  • 建筑结构形式:其他结构
  • 建筑面积:700平方米
  • 地上层数:2层
  • 参考图纸:78张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 负荷等级:一级,二级,三级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 安全防范:三级
  • 接地方式:TN-C-S
  • 项目地址:北京
  • 设计: ,配变电所,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:建筑设备监控系统,智能化集成
一、文件说明
本图纸为 超大型航天器总装测试试验中心厂房装测区变电所电 气施工图。
二、项目概述
该项目为超大型航天器总装测试试验中心(简称AIT中心)厂房部分装测区变电所,本变电所内含有全厂 10kV总配电站及厂房附属装测区变电所。本变电所分两层设置,一层为变压器及低压配电室, 二层为高压配电室,分别在标高-2.0m及4.0米处设电缆夹层。变电所面积约700m2。
三、设计范围
1、AIT中心包含厂房及办公楼两部分,设1个10kV配电站及4个10/0.4kV变电所。
10kV配电站与装测区变电所合建,4个10/0.4kV变电所分别建在办公楼、厂房热学区、 厂房力学区、厂房装测区,本册图为10kV配电站及厂房装测区变电所。
2、装测区 内容
(1)、10kV配电系统;
(2)、220/380V配电系统;
(3)、10kV开关柜、变压器及低压柜平面布置;
(4)、变电所内照明,电力及接地平面。
四、图纸展示
航天研究院试验厂房

AIT中心10kV供电系统示意图(一)
变电所平面及剖面图
装测区变电所低压单线系统图(四)
装测区变电所平面布置图

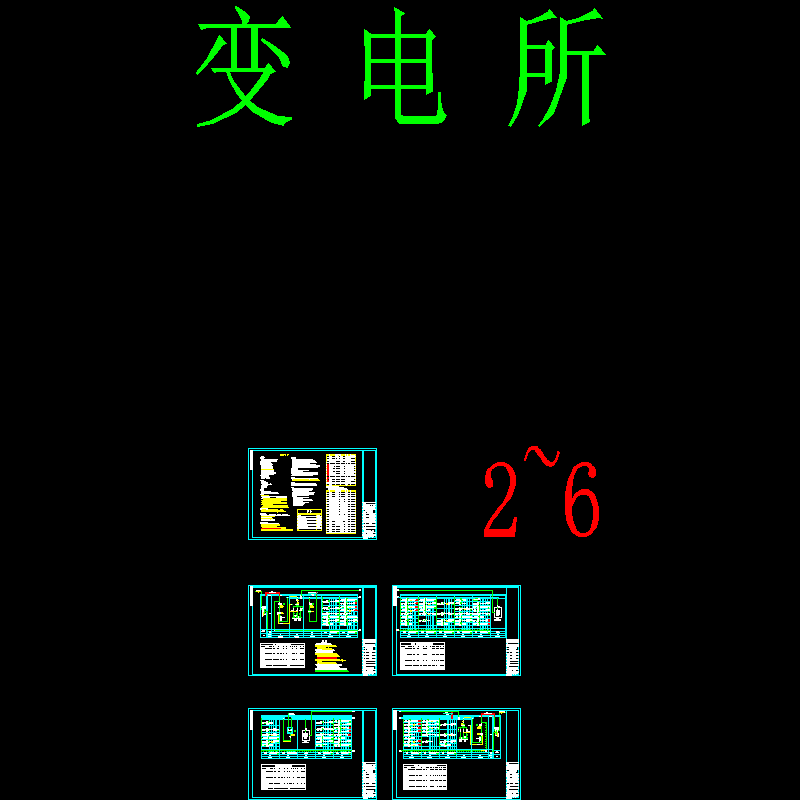

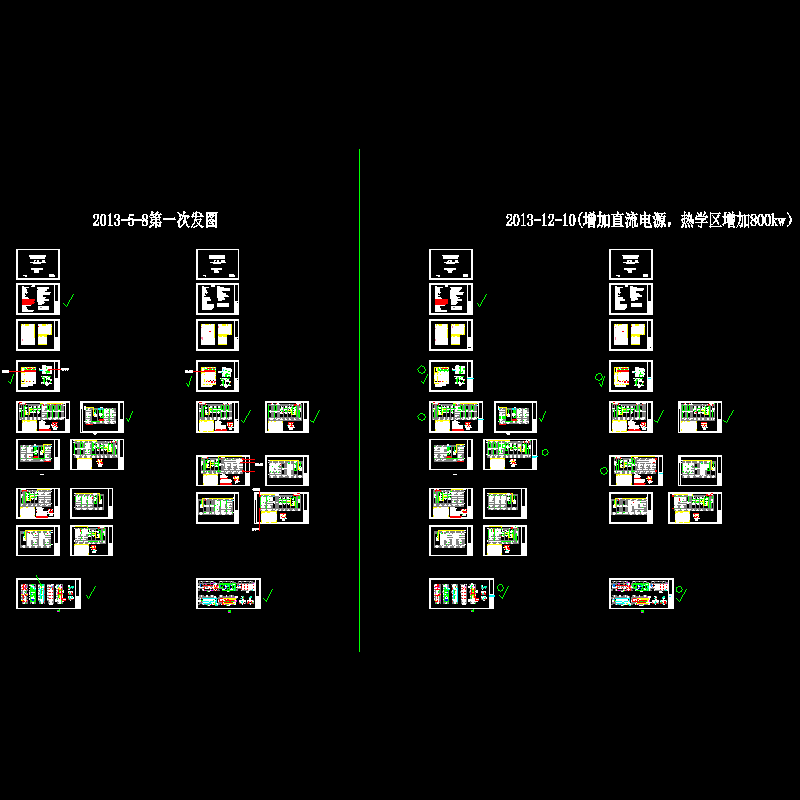

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • ait科研楼变电所第2次出图(部分加g).dwg
    ait科研楼变电所第2次出图(部分加g).dwg
  • 北区变电所-2013-5.8.dwg
    北区变电所-2013-5.8.dwg
  • 装测区变电所13.5.3.dwg
    装测区变电所13.5.3.dwg
以上是部分截图,请下载附件后查看完整高清内容
