中国航天科工集团长阳航天城电子科技园项目建设用地配套设施工程

一、项目概要：

1.本变配电系统工程采用Easycontrol变配电计算机监控系统,实现系统工程全自动化管理;1通过RS485现场总线及局域网技术实现电力系统的电参量采集、监视控制、用电管理等功能,可实现全面监控、数据共享、自动化管理,无人或少人值守。

2.采用EM600系列数字智能仪表对所有回路开关量.模拟量以及控制量进行实时采集;

3.本系统监控主机设置于变电所值班室内,变配电室采集数据通过通信介质采用屏蔽双绞线、五类线或光纤上传至控制中心;

4.系统与中压继保通讯,中压继保具有RS485接口,标准通讯协议或MODBUS-RTU通讯协议。所有微机综保和电力参数测量仪安装在开关柜的面板上或柜内;

5.系统监控主机的电源由不间断电源(UPS)提供由;

6.变压器温控器.直流系统以及功率因数控制器等外接第三方系统设备应预先留MODBUS通讯接口;

7.制冷机房、水泵房、消防泵房、空压站等智能电表接入楼宇控制系统,智能仪表须具有RS485接口,标准MODBUS-RTU通讯协议,与楼宇控制系统进行通讯。

二、图纸展示

封面

电力干线系统图、公共区域低压配电系统图

电力监控系统拓扑图

高压配电系统图

消防泵房配电系统图、中水泵房配电系统图

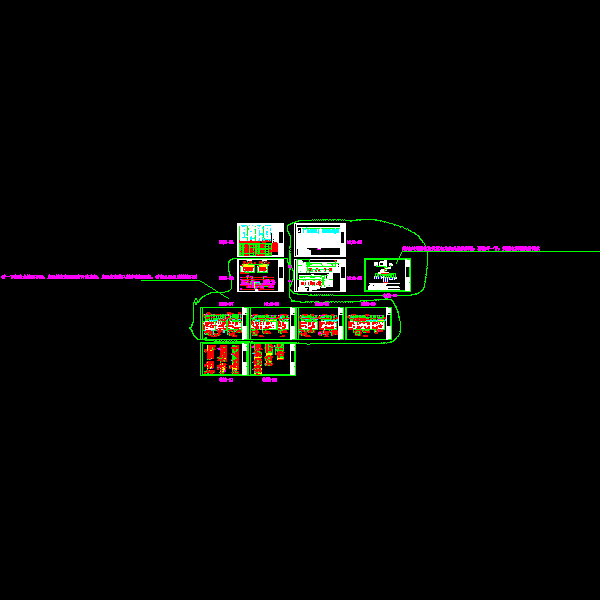

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源
