文化广播电视大楼幕墙CAD图纸

附件详情

某文化广播电视大楼幕墙图纸
该资料为：某文化广播电视大楼幕墙图纸
建筑概况：建筑高26.2米，幕墙高23.6米，幕墙面积4537平方米，其中点式幕墙1097平方米，其余幕墙为框架式幕墙。
设计范围：外立面玻璃幕墙
抗震设防烈度：6度
基本风压：0.55KN/平方米
冬夏温差：80°C
该资料包含：

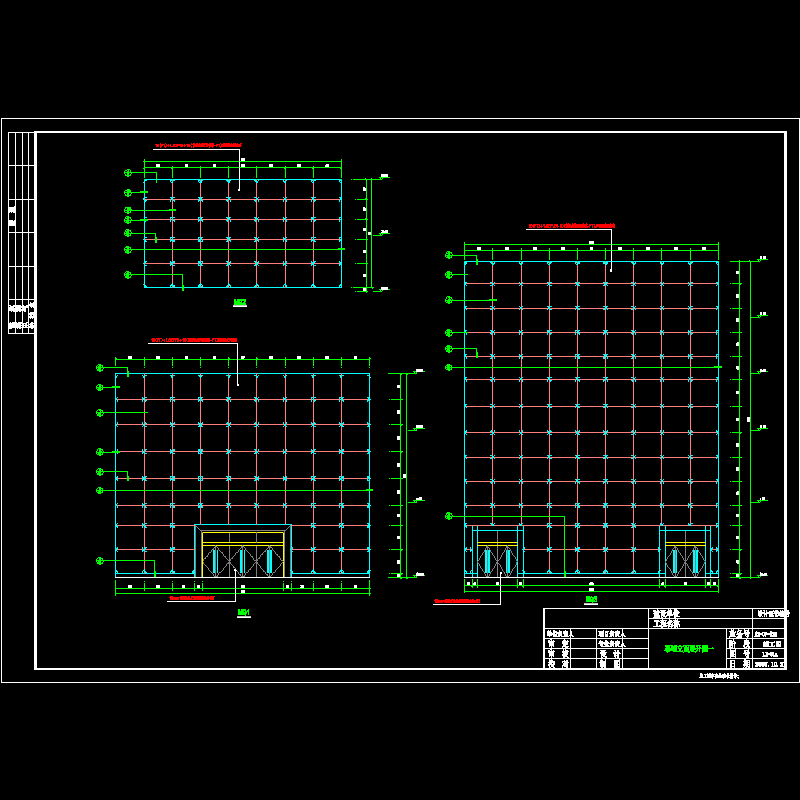

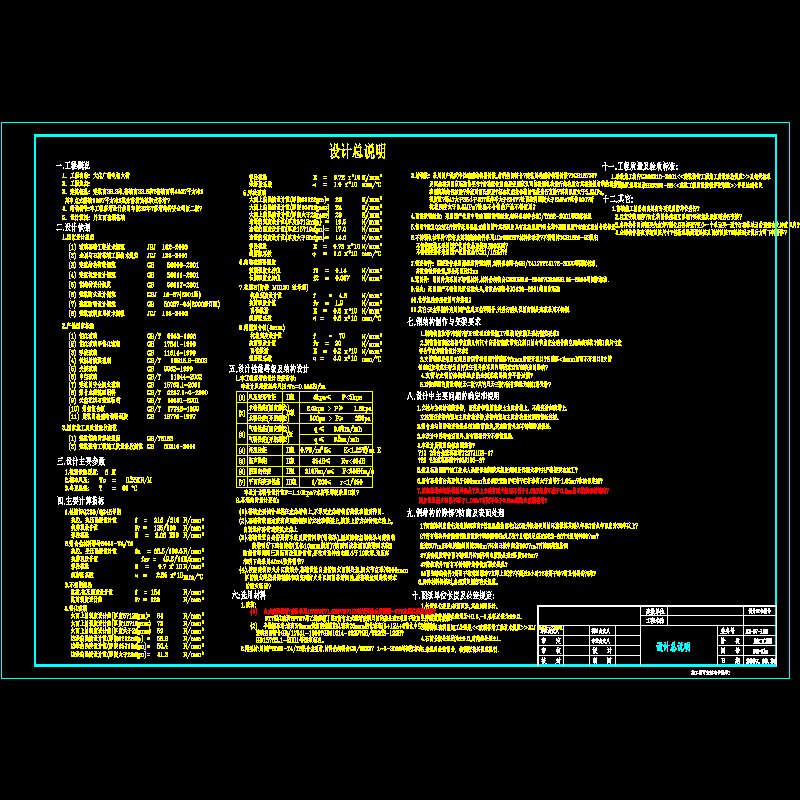

设计总说明、各层幕墙 平面布置图 、幕墙立面展开图、玻璃雨篷平面展开图、明框立柱玻璃幕墙固定扇收口水平节点详图、明框立柱玻璃幕墙开启扇收口水平节点详图、明框立柱玻璃幕墙固定扇水平节点详图、明框横梁玻璃幕墙固定扇垂直节点详图、明框横梁玻璃幕墙开启扇上垂直节点详图、隐框横梁玻璃幕墙开启扇上垂直节点详图、明框横梁玻璃幕墙开启扇下垂直节点详图、明框横梁玻璃幕墙固定扇收口垂直节点详图、横梁立柱连接大样、立柱安装大样、立柱连接大样、幕墙防火节点详图、立柱上节点详图、钢角码详图、预埋件详图、铝型截面图、全玻璃幕墙安装节点、吊挂玻璃节点详图、层间梁节点大样、水平收口节点大样、钢驳接爪母座、雨棚大样共36张图纸。
