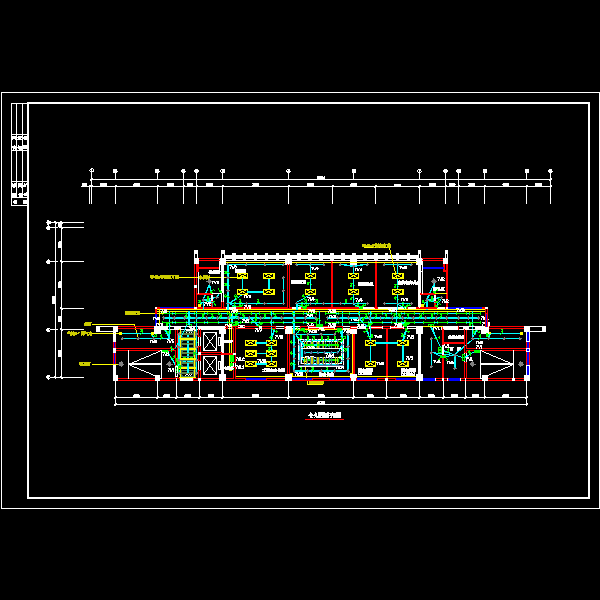

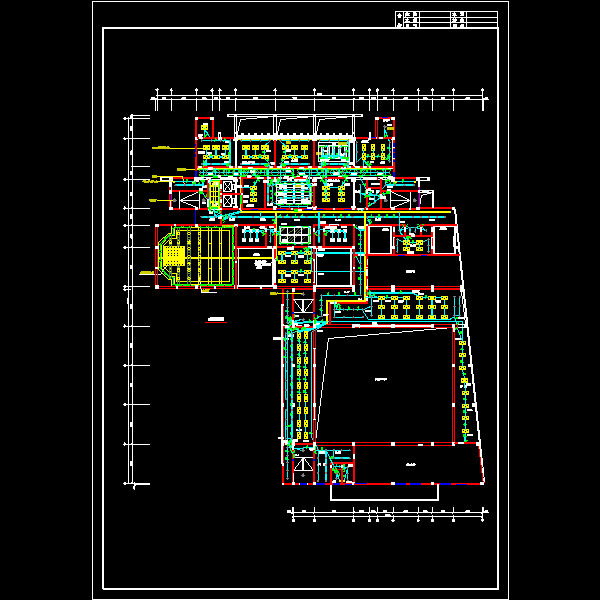

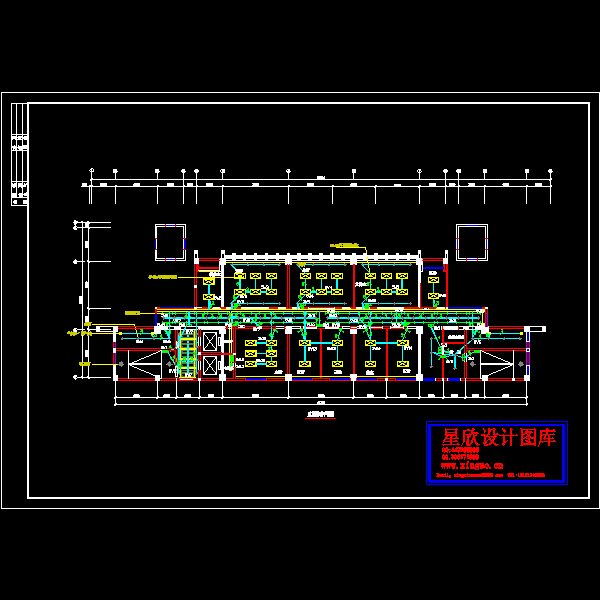

广播电视中心办公大楼电气CAD施工图纸

1 项目概要及设计依据

该项目为十三层办公楼,属公共建筑。一~十层为办公,十一,十二层为宿舍。十三层为办公.

该项目根据原设计的电气施工图及装修图,按有关现行 设计.建筑面积等其他建筑参数详原设计图。

2 设计范围

2.1 照明,动力配电(电梯,厨房及其它设备用电参原设计图纸);

2.2 防雷,接地;(该项目避雷,接地利用原设计).

2.3 有线电视系统;(甲方另外委托设计).

2.4 火灾报警系统;(由甲方另外委托设计).

2.5 电话系统;宽带系统(由甲方另外委托设计);

3 负荷级别及电源

3.1 该项目的消防控制室,消防电梯,事故照明为二级负荷,其余为三级负荷,进线电缆,备用电源,及其计算容量按原设计。

3.2 电源由甲方向电业局申请.

4 线路敷设

4.1 所有照明,插座线路均采用BV导线穿管敷设,电线在管内不得有接头,导线配管参《电线电缆选用手册》。

4.2 主干线采用电缆引至电缆竖井的各层配电箱,各层配电导线及敷设方式详系统图标注.

4.3 梯灯按土建预埋管布线.所有管线除沿线槽敷设外均穿电线管。照明回路:沿墙,吊顶内安装.

插座回路:沿地,墙安装。层间支干回路采用槽架安装,槽架采用GXC-40.安装高度:吊顶内安装.

4.4 金属线槽要求在起始点,转角点及终点与PE线可靠连接(至少两处).

5 设备安装

5.1 所有电气产品应符合国家有关标准,凡属于强制性认证的产品应取得国家认证标志。

5.2 照明配电箱底距地面1.6m暗装,做法详90D367《常用低压配电设备安装》。

5.3 所有照明开关、插座均暗装,安装高度详材料表。花灯,吊扇预埋^10镀锌圆钢,并要求进行试验,灯具吸顶安装。
