6层框架结构住宅楼结构施工图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 雪压：0.10kN/平方米
- 地下室功能：车库
- 参考图纸：12张
- 设计年代：近代
附件详情
该项目为四川某住宅楼，地下一层，地上六+1层，总高度为21.5米，结构采用全现浇的钢筋混凝土框架结构，基础采用加固处理地基上的筏板基础，6度设防。

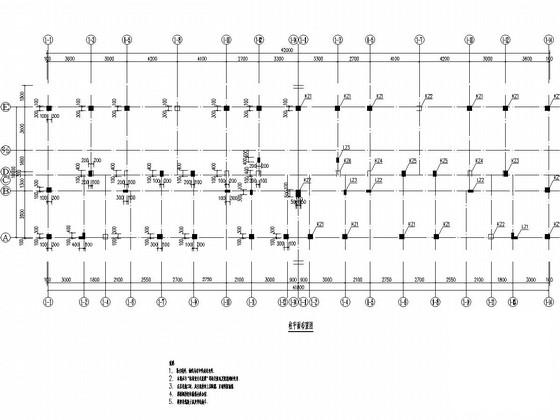

该资料包含：结构设计总说明、柱平面布置图、梁平法施工图、结构
平面布置图
、
楼梯详图
等共12张图纸。

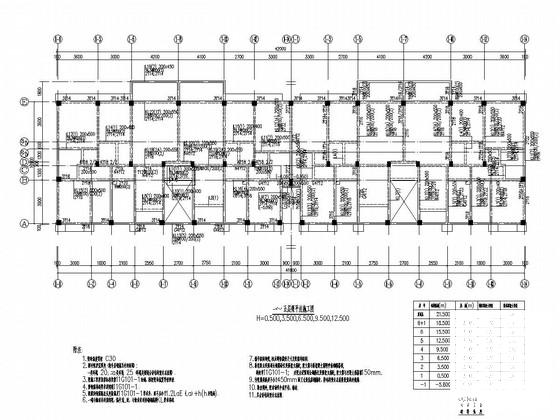

一~五层梁平法施工图

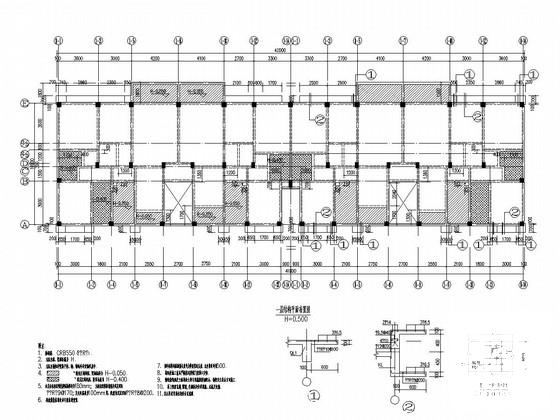

一层结构平面布置图

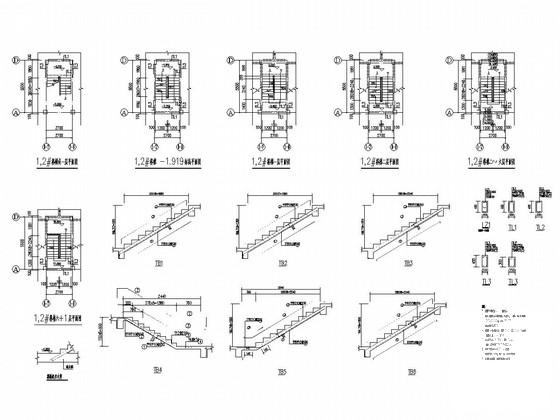

楼梯详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构住宅图纸 - 1 -
框架结构住宅图纸 - 2 -
框架结构住宅图纸 - 3 -
框架结构住宅图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.8 MB
- 收藏次数：0
-
文件名称：
附件-995888997095508758767.rar
