沈阳某异形柱纯剪力墙住宅结构图
该资料为：沈阳某异形柱纯剪力墙住宅结构图
地上14层住宅，层高3.0m，地下一层普通库房，层高2.5m，地上总高度为43.05m,建筑物总长度为23.4m，总宽度为14.1m.
结构体系：纯剪力墙结构
基础形式：人工挖孔灌注桩基础
抗震设防烈度：七度
基本风压：0.55kn/平方米
基本雪压：0.50kn/平方米
结构设计使用年限：50年

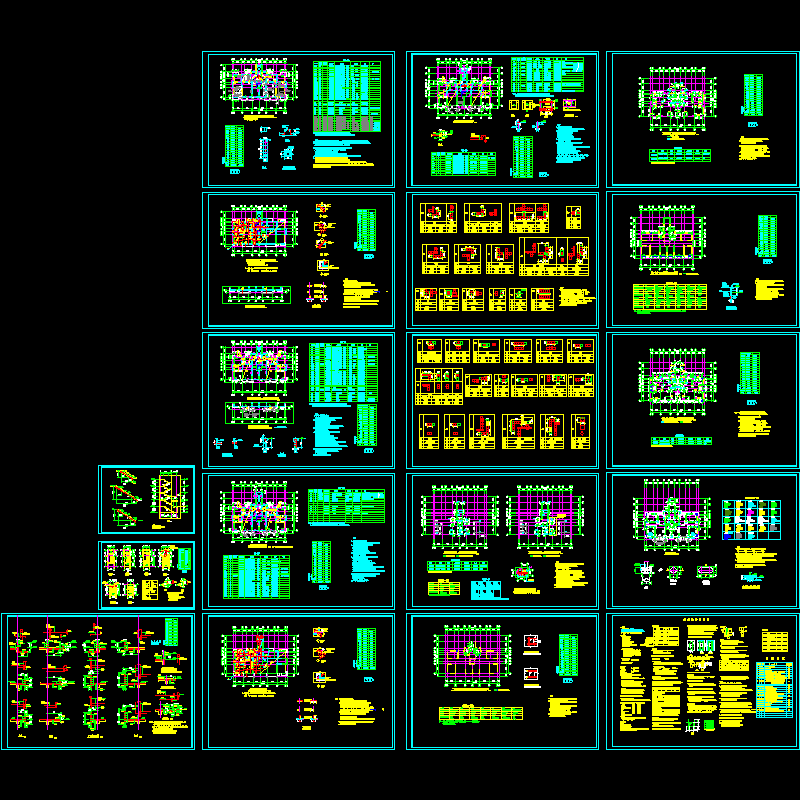

该资料包含：结构设计总说明、剪力墙平面布置图、剪力墙洞口平面布置图、电梯机房结构平面布置图、剪力墙边缘构件详图、各层结构平面布置图、各层板平面配筋图、局部结构平面布置图、屋面层结构 平面布置图 及板平面配筋图、阳台结构剖面详图、楼梯结构详图、梁板配筋图、装饰架平面布置及梁板配筋图共18张图纸。
