10层剪力墙结构住宅楼结构施工图纸

附件详情

结构类型：
转换层及转换层以下为框架－剪力墙结构；转换层以上为剪力墙结构。该项目按6级人防设计。
基本风压值：0.4kN/平方米
基本雪压值：0.65kN/平方米（n=50）
该项目抗震设计的抗震设防烈度为7度。
该资料包含：

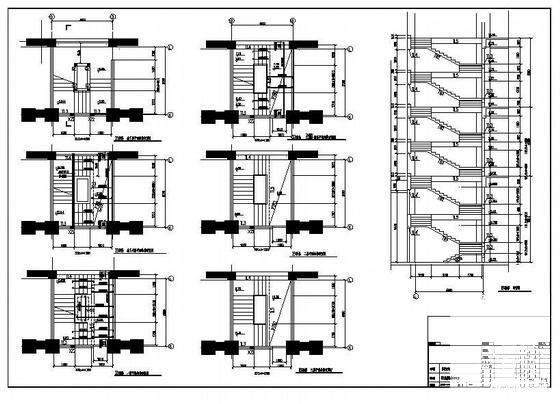

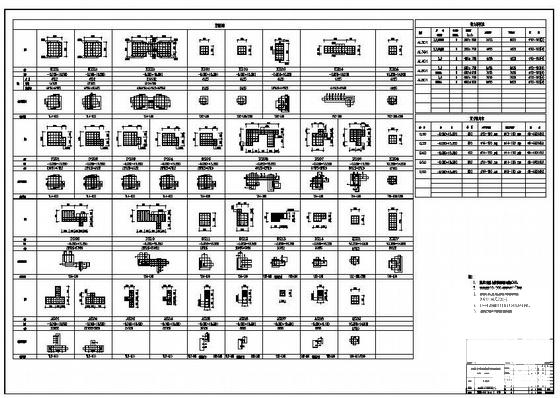

结构施工总说明、钻孔灌注桩施工说明、框墙结构构造说明、试桩图、桩位平面布置图、承台平面布置图、承台详图、地下室墙柱平面布置图、墙柱平面布置图、墙柱表、墙配筋详图、墙平面布置图、平面板配筋图、平面横向梁配筋图、平面纵向梁配筋图、转换层 平面布置图 、转换层平面横向梁配筋图、转换层平面纵向梁配筋图、屋面梁板配筋图、楼梯结构布置图、 楼梯详图 共68张图纸。
