某双曲面球壳网架（弹性支座）全套建筑结构图
该资料为：某双曲面球壳网架（弹性支座）全套建筑结构图
本网架设计仅包括钢网架屋盖部分。
耐火等级为二级，地震设防烈度为八度。
结构型式：正放四角锥螺栓球节点椭球体网壳。
结构设计使用年限：50年。
建筑结构安全等级：三级。
抗震设防类别：乙类。
抗震设防烈度：不考虑
建筑场地类别：Ⅱ类。
该资料包含：

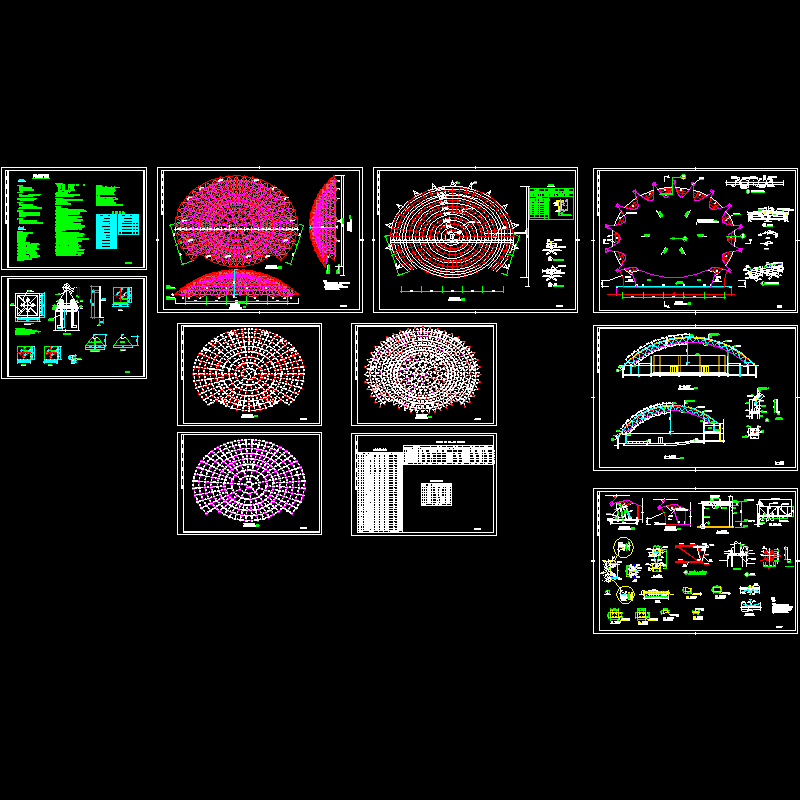

网架设计说明、支座详图、网架整体平面图、檩条布置平面图、屋顶平面图、上弦安装平面图、腹层安装平面图、下弦安装平面图、网架材料明细表、剖面图、桁架屋面详图共11张图纸。
