20层框架核心双筒结构商务大厦结构设计施工大样图

附件详情

该附件为某写字楼结构施工图，该项目地上20层，地下室2层，高层部分采用框架核心筒结构，纯地下室部分为框架结构，基础为桩基，采用沉管灌注桩和冲（钻）孔灌注桩，7度设防。

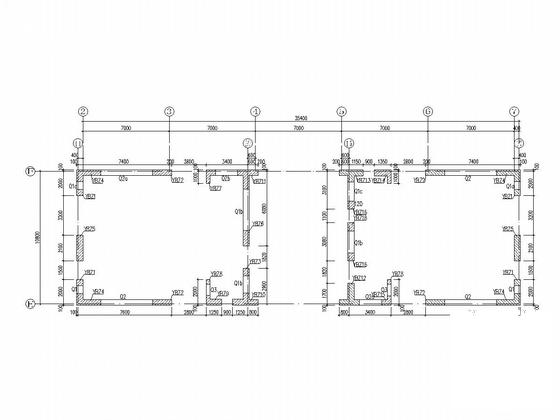

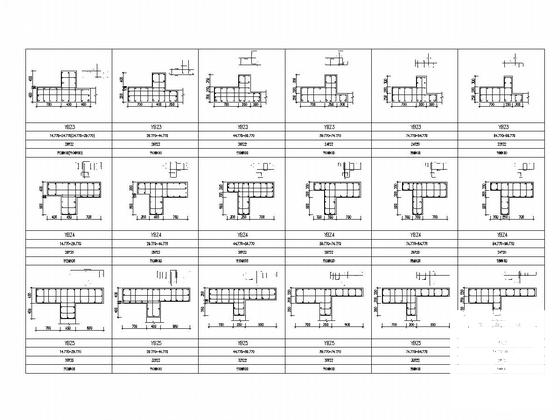

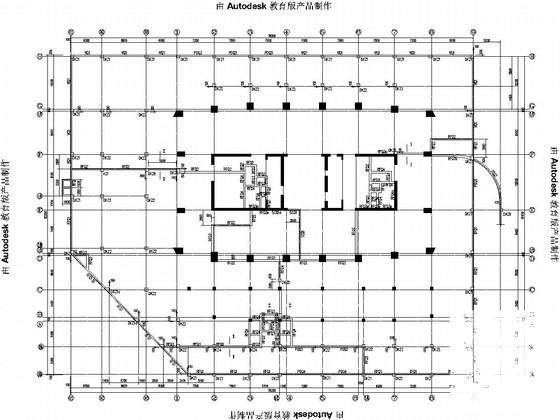

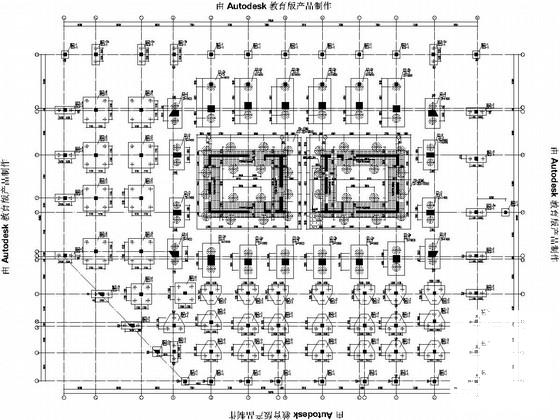

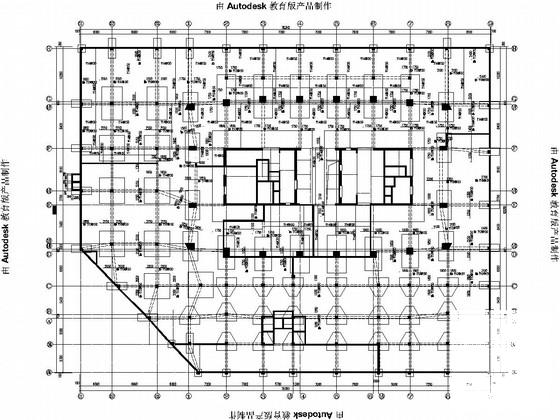

该资料包含： 结构设计说明 、冲（钻）孔灌注桩设计说明与详图、静压振动沉管灌注桩设计说明与详图、防空地下室 结构设计说明 、桩基础平面布置图、承台配筋大样、底板配筋图、底板梁配筋图、墙柱平面布置图、核心筒 平面布置图 、核心筒边缘构件详图、模板图、楼梯结构图、节点大样图等共62张图纸。
出图时间:近代.03。
