20层框架核心筒结构传媒大厦结构设计施工大样图

附件详情

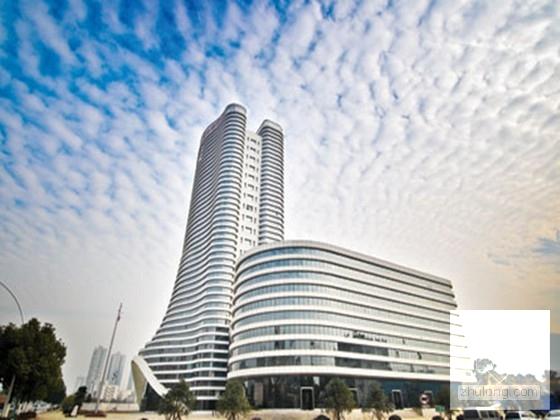

该附件为湖北某传媒大厦，由三层裙楼、二十层主楼和一层地下室共3部分组成，各部分均采用现浇钢筋混凝土结构，主楼为框架核心筒结构，裙楼为框架结构，基础采用大直径人工挖孔桩，6度设防。

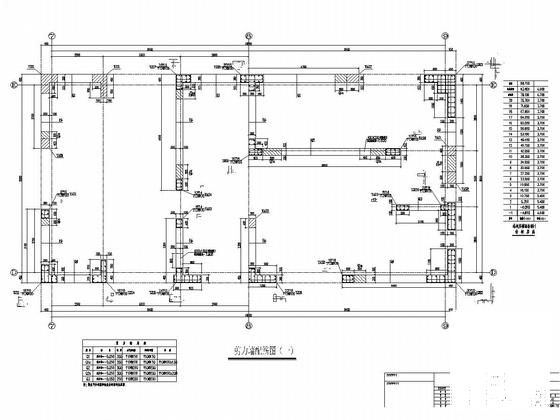

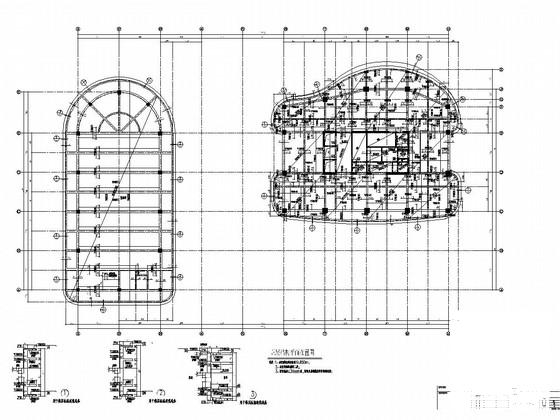

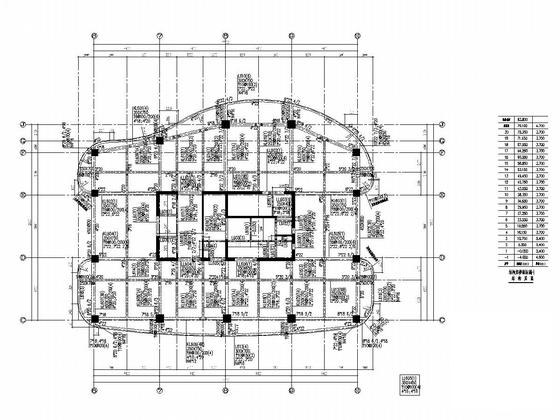

该资料包含： 结构设计说明 、桩位图、桩大样图、承台平面布置图、承台大样详图、底板结构布置图、板结构布置图、结构 平面布置图 、梁平法施工图、柱平法施工图、剪力墙配筋图、 楼梯详图 等共51张图纸。
