两层框架结构小商品加工市场结构设计施工图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该项目为小商品加工市场7#楼,二层框架结构,框架抗震等级为三级,建筑抗震设防烈度为七度,地基基础设计等级为丙级,基础采用钢筋混凝土柱下独立基础。

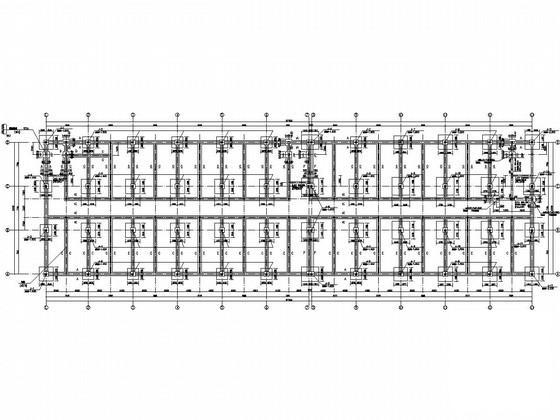

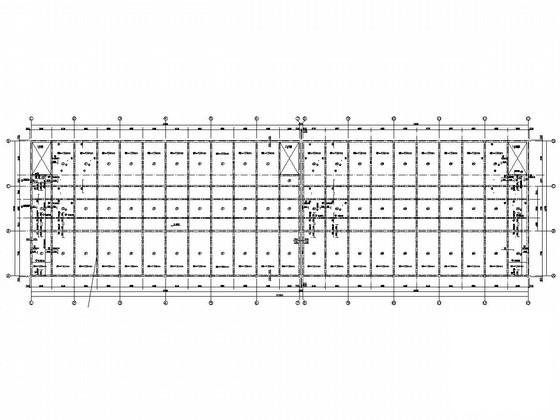

该资料包含:结构设计总说明,基础 平面布置图 ,基础详图,柱配筋图,结构平面模板配筋图,梁配筋图,楼梯图等共计12张图。

柱配筋图

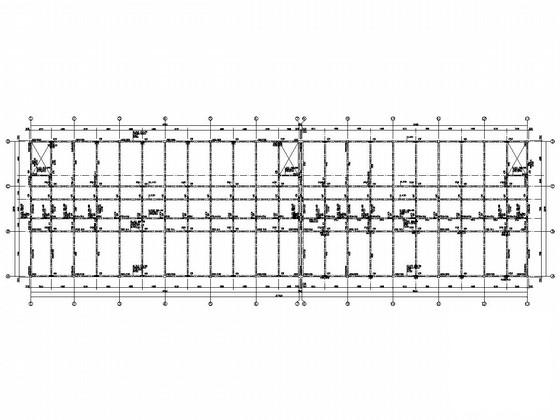

7#楼+3.850层结构平面模板配筋图

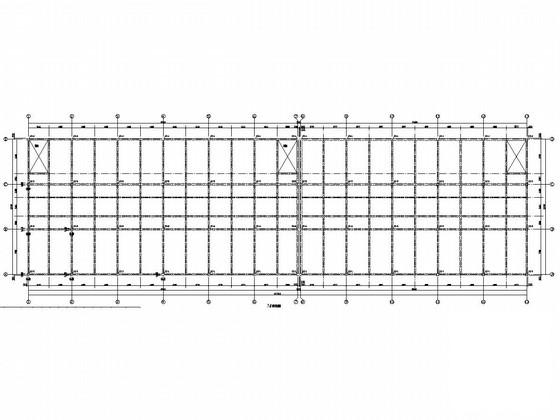

7#楼+7.800层结构梁配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 两层框架结构小商品加工市场结构设计施工图纸 - 1
    第 1 张图
  • 两层框架结构小商品加工市场结构设计施工图纸 - 2
    第 2 张图
  • 两层框架结构小商品加工市场结构设计施工图纸 - 3
    第 3 张图
  • 两层框架结构小商品加工市场结构设计施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
