新津县设备厂生产车间建筑结构CAD施工图纸

附件详情

新津县某设备厂生产车间建筑结构图
该资料为：新津县某设备厂生产车间建筑结构图
该项目为彩钢围护轻钢结构体系的机加工生产车间，结构体系采用门式刚架，围护采用彩钢板，车间内每跨设置一台电动单梁吊车。(按建设方提供的吊车数据设计，布置见平面图) 该项目建筑面积为5904平方米，建筑高度12.9m，建筑合理使用年限为50年，结构安全等级为二级，耐火等级为二级，抗震设防6度，屋面防水等级三级。
该资料包含：

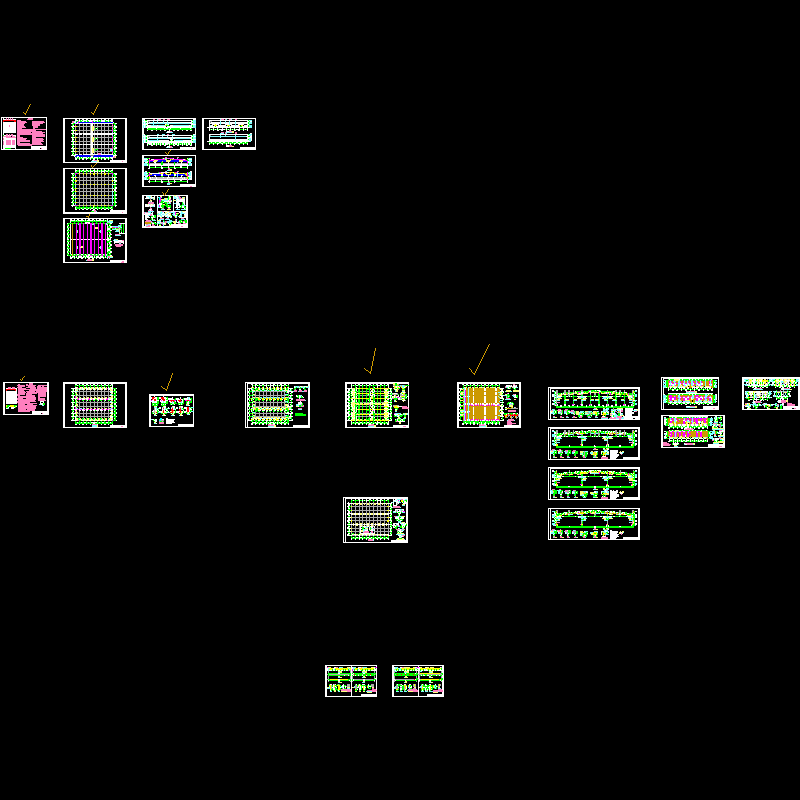

门窗表、建设设计总说明、平面图、屋面平面图、立面图、剖面图、节点详图、结构设计总说明、基础平面图、基础详图、预埋螺栓布置图、屋面结构布置图、墙面结构布置图、屋面檩条布置图、墙面檩条布置图、吊车梁布置图、吊车详图、刚架图共24张图纸。
