客运站飘棚网架CAD施工图纸

资料简介
赚取积分

建筑类别：交通建筑
图纸设计深度：施工图
建筑结构形式：钢结构
钢结构：网架
抗震设防烈度：7度抗震
风压：0.55kN/平方米
雪压：0.40kN/平方米
参考图纸：4张
设计年代：近代

附件详情

天津某客运站飘棚网架图纸
该资料为：天津某客运站飘棚网架图纸
本网架网格形式采用四角锥，节点采用焊接球节点
网架支承形式为上弦多点支承，网架覆盖面积为878平方米
基本风压：0.55kN/m*m
基本雪压：0.40kN/m*m
抗震设防烈度：7度
该资料包含：

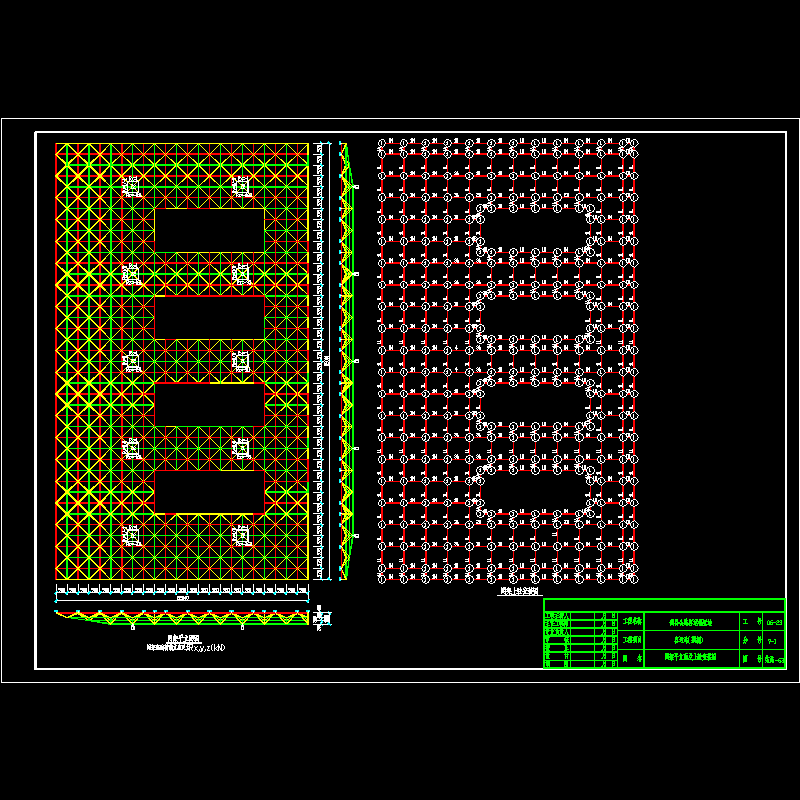

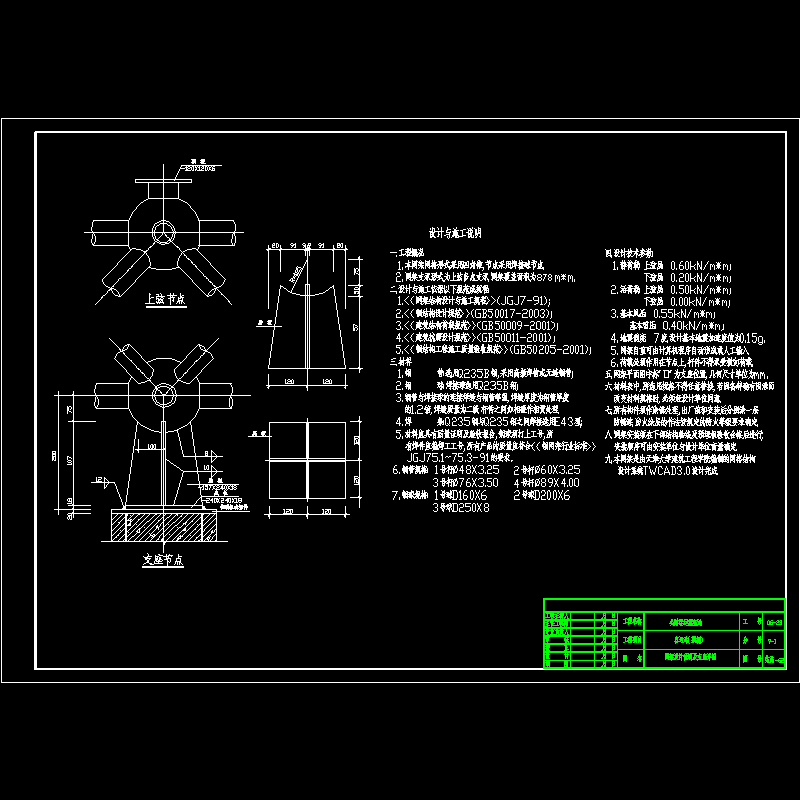

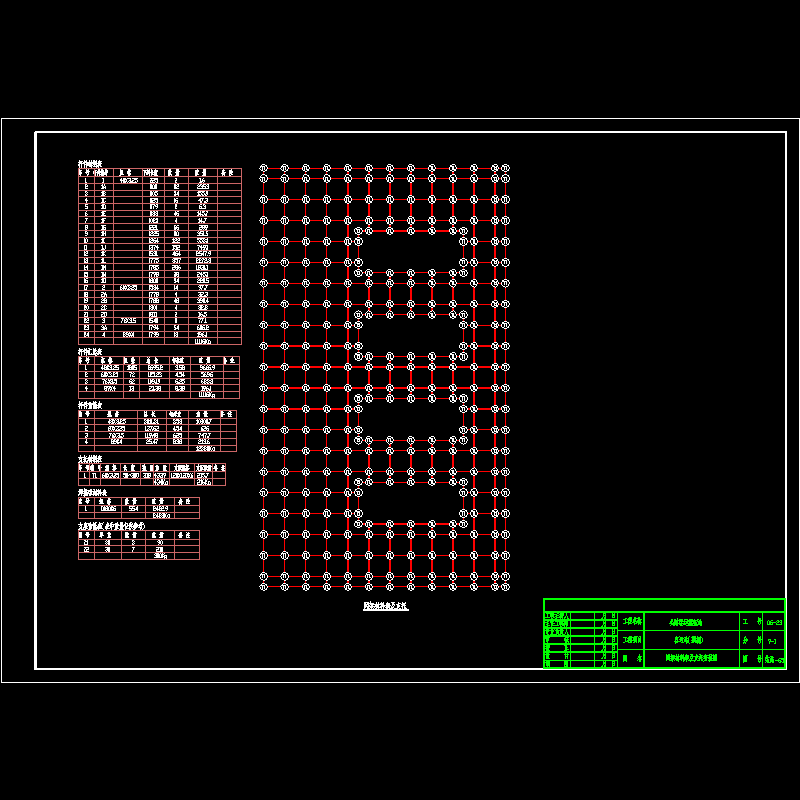

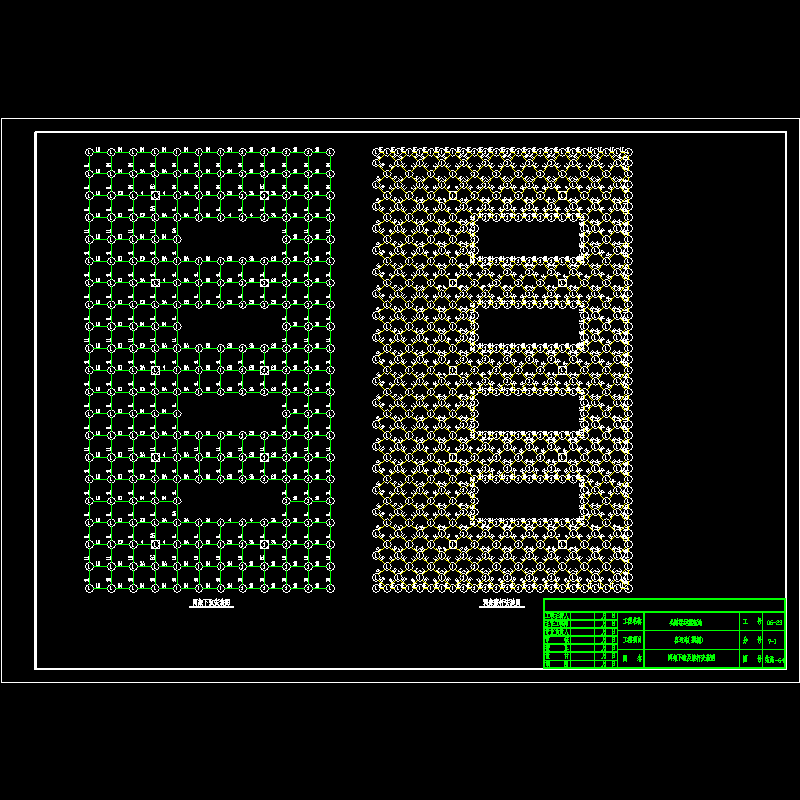

网架设计说明及支座详图、网架平立面及上弦安装图、网架下弦及腹杆安装图、网架材料表及支托安装图共4张图纸。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

2006-23 (9-1) g-62.dwg
2006-23 (9-1) g-63.dwg
2006-23 (9-1) g-64.dwg
2006-23 (9-1) g-65.dwg

以上是部分截图，请下载附件后查看完整高清内容
