客运站候车厅网架CAD施工图纸

  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 建筑结构形式:钢结构
  • 钢结构:网架
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:4张
  • 设计年代:近代

附件详情

天津某客运站候车厅网架图纸
该资料为:天津某客运站候车厅网架图纸
本网架网格形式采用四角锥,节点采用焊接球节点
网架支承形式为上弦多点支承,网架覆盖面积为608.4平方米
基本风压:0.55kN/m*m
基本雪压:0.40kN/m*m
抗震设防烈度:7度
该资料包含:

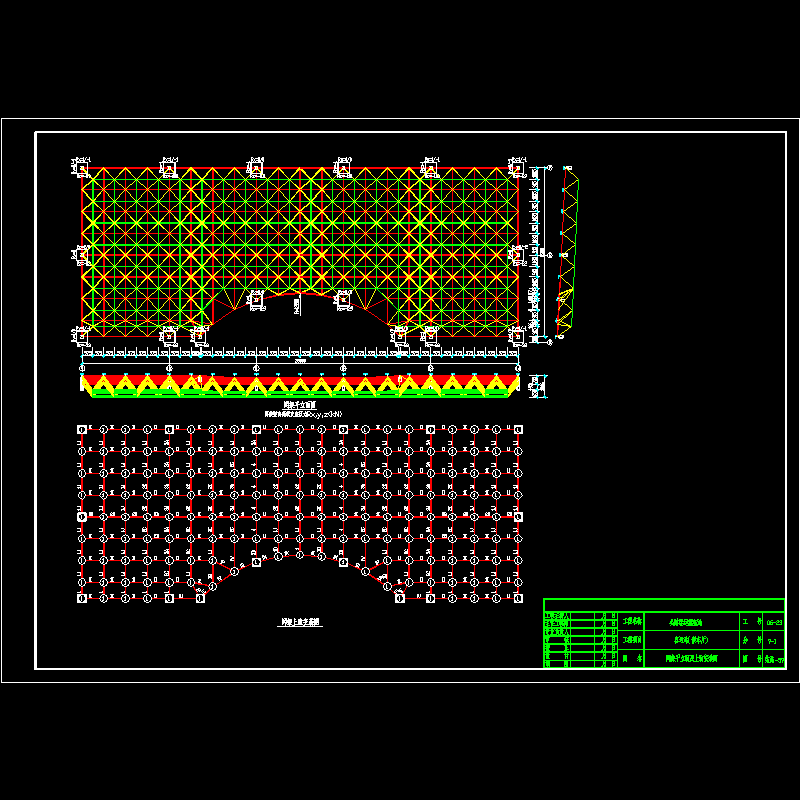

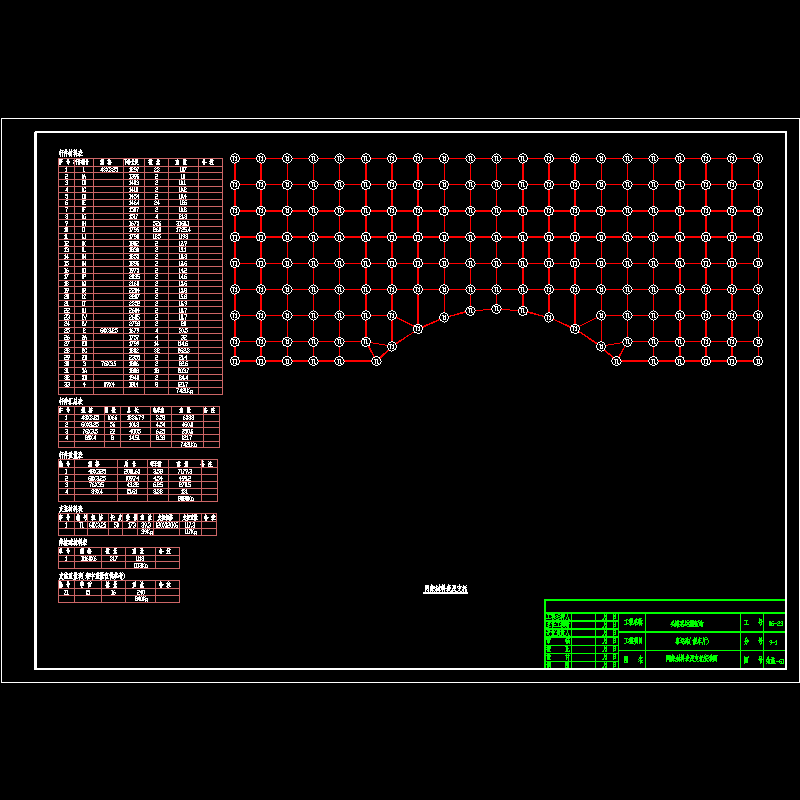

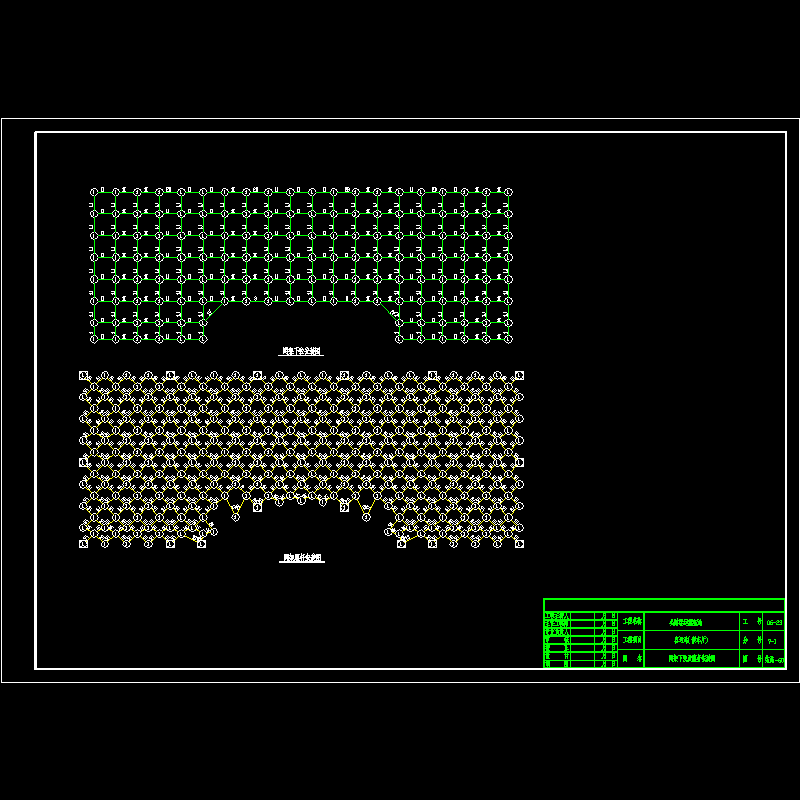

网架设计说明及支座详图、网架平立面及上弦安装图、网架下弦及腹杆安装图、网架材料表及支托安装图共4张图纸、


2

3

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 2006-23 (9-1) g-58.dwg
    2006-23 (9-1) g-58.dwg
  • 2006-23 (9-1) g-59.dwg
    2006-23 (9-1) g-59.dwg
  • 2006-23 (9-1) g-60.dwg
    2006-23 (9-1) g-60.dwg
  • 2006-23 (9-1) g-61.dwg
    2006-23 (9-1) g-61.dwg
以上是部分截图,请下载附件后查看完整高清内容
