27层剪力墙结构商住楼结构施工图纸

附件详情

该项目为某高层商住楼，主楼为地下一层，地上27层，建筑高度为79米，建筑设计结构形式为剪力墙结构，基础形式为平板式筏形基础，裙房为地上一层，框架结构，基础为独立基础，7度设防。

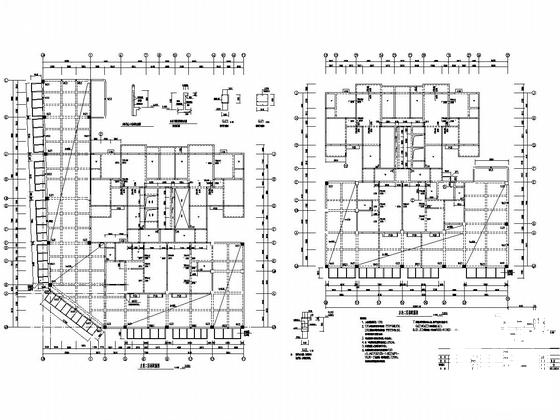

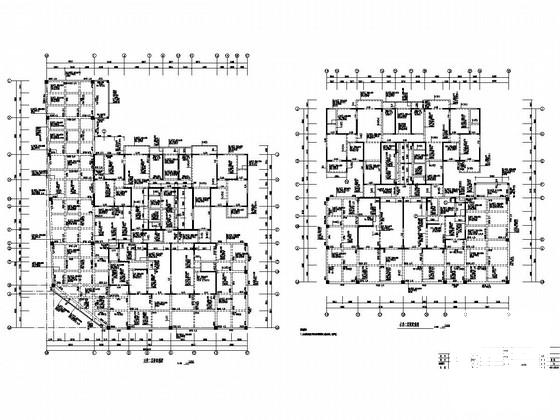

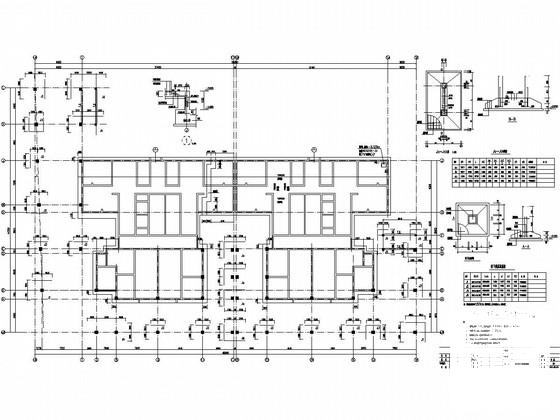

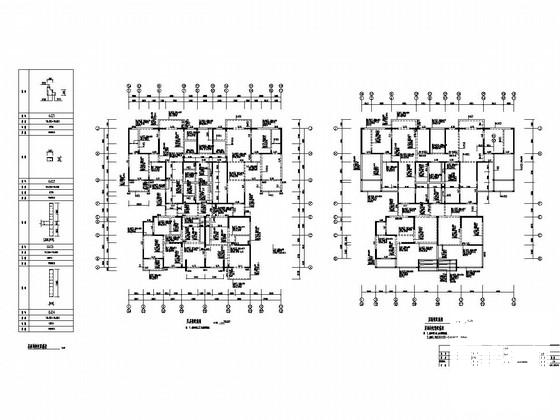

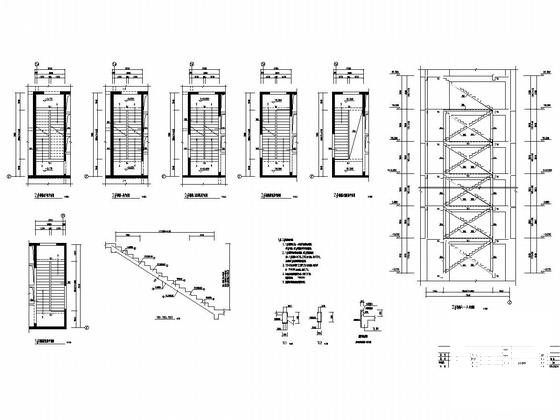

该资料包含： 结构设计说明 、基坑开挖图、基础 平面布置图 、筏板配筋图、梁配筋图、板配筋图、剪力墙布置图、框架柱布置图、核心筒 楼梯详图 、连梁配筋表、剪力墙暗柱配筋表、车道施工图等共38张图纸。
