26层剪力墙结构外语培训中心结构CAD施工大样图

  • 建筑类别:教育
  • 建筑高度:高层建筑
  • 地上层数:26层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.85kN/平方米
  • 参考图纸:51张
  • 设计年代:近代

附件详情

该项目是海南某外语培训中心项目,地上26层,剪力墙结构,基础采用桩基础,基础设计等级为乙级,抗震设防烈度为6度,场地为Ⅲ类。
该资料包含:结构设计总说明,桩定位平面图,基础筏板配筋图,墙柱定位图,剪力墙柱表,模板图,梁配筋图,电梯机房层、塔楼顶层梁配筋图,板配筋图,楼梯大样图等共计51张图。
编制于2012年7月。

26层板配筋图

15~17层梁配筋图

阀板边与桩的距离

地梁配筋图

两层模板图

两层板配筋图

楼梯图

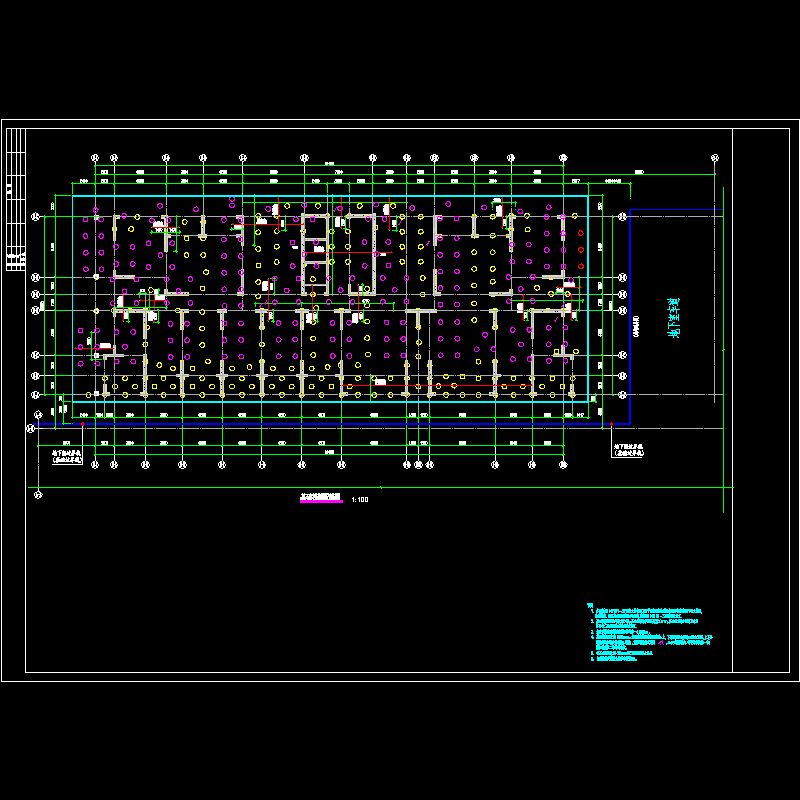

桩定位平面图编号

标高40.450m~76.450m墙柱定位图

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 1#旧桩桩位图2012.6.12_t3.dwg
    1#旧桩桩位图2012.6.12_t3.dwg
  • 1#楼桩定位平面图编号.dwg
    1#楼桩定位平面图编号.dwg
  • 1#筏板配筋图.dwg
    1#筏板配筋图.dwg
  • 东岸1#楼1~3层梁板结构施工图-2012.6.30_t3.dwg
    东岸1#楼1~3层梁板结构施工图-2012.6.30_t3.dwg
  • 东岸1#楼地梁结构施工图-2012.6.28x_t3.dwg
    东岸1#楼地梁结构施工图-2012.6.28x_t3.dwg
  • 东岸1#楼墙柱构件配筋施工图-2012.6.21s.dwg
    东岸1#楼墙柱构件配筋施工图-2012.6.21s.dwg
  • 东岸1#楼结构施工图-2012.7.06.dwg
    东岸1#楼结构施工图-2012.7.06.dwg
  • 北区轴线坐标图.dwg
    北区轴线坐标图.dwg
  • 阀板边与桩的距离.dwg
    阀板边与桩的距离.dwg
