2层汽车站给排水设计CAD施工图纸

资料简介
赚取积分

设计说明：有
建筑类别：交通建筑
建筑高度：多层建筑
建筑结构形式：钢筋混凝土结构
地上层数：2层
图纸设计深度：施工图
参考图纸：9张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,变频供水,高位水箱供水
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：10
大样节点：卫生间

附件详情

给排水施工图设计说明
给排水图例
主要设备表
一层喷淋管道平面图
一层给排水、消火栓管道平面图
二层喷淋管道平面图
二层给排水、消火栓管道平面图
消火栓、喷淋管道系统图
屋顶给排水管道平面图
消火栓、喷淋管道系统图
卫生间给排水管道放大图

附件详情

该项目为汽车站。建筑两层，建筑总高度9.400m。室内外地坪高差为0.15m。设计范围：1. 该资料包括室内卫生器具、消防设施及给排水管道的安装.2. 给水管道做到出外墙2米处，排水管道做到出外墙,第一个检查井处。系统说明：该项目设有生活给水系统 ,生活污、废水系统，雨水系统，室内外消火栓给水系统，自动喷洒灭火系统。
编制于2012年，共9张图。

一层喷淋管道平面图

一层卫生间给排水管道放大图

消火栓、喷淋管道系统图

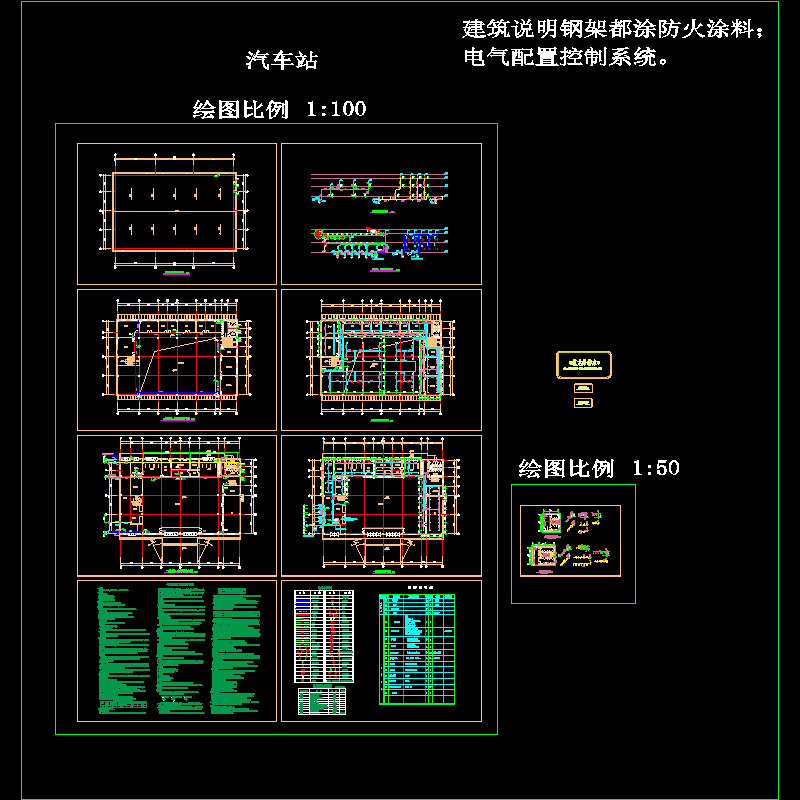

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源
