4层连接体多功能体扩建工程钢结构设计施工图纸

  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

北京某四层连接体多功能体扩建工程钢结构设计图
该资料为:北京某四层连接体多功能体扩建工程钢结构设计图
该资料包含:
结构设计总说明、钢柱平面布置图、钢柱柱脚详图、各层顶板钢梁平面布置图、各层顶板平面布置图、屋面钢梁平面布置图、屋面板平面布置图、新建范围钢结构标准 节点图 、钢结构 节点详图 、地下一层顶板加固 平面布置图 、地下室加固详图共29张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

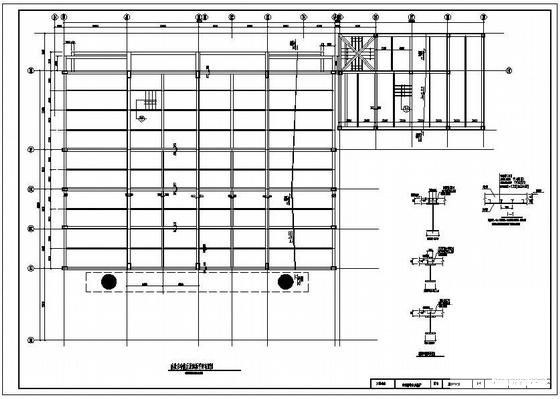

  • 钢结构工程施工图 - 1
    钢结构工程施工图 - 1

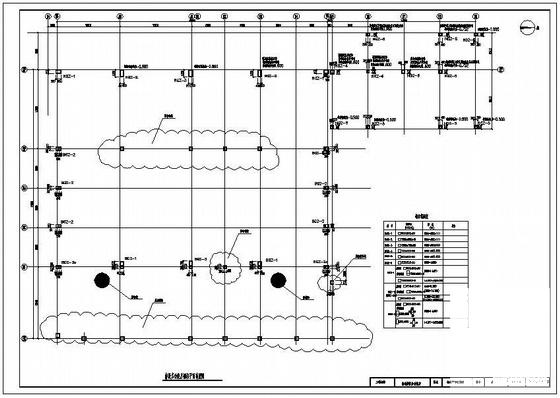

  • 钢结构工程施工图 - 2
    钢结构工程施工图 - 2
  • 钢结构工程施工图 - 3
    钢结构工程施工图 - 3
  • 钢结构工程施工图 - 4
    钢结构工程施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
