6层商住建筑楼水电CAD施工大样图
- 设计说明：有
- 建筑类别：住宅,商业
- 建筑高度：多层建筑
- 建筑结构形式：钢筋混凝土结构
- 地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：17张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：轻危险级,中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
附件详情
- 资料目录
- 给排水设计说明及图例
- 一层给水平面图
- 一层排水，消防平面图
- 二层给排水平面图
- 三-六层给排水平面图
- 厨厕大样图
- 给排水系统图
- 消防系统图
- 电气设计说明及图例
- 一层
- 二层照明平面图
- 三-六层照明平面图
- 二层
- 三-六层弱电平面图
- 电气系统图
- 住户配线箱接线图
- 屋顶
附件详情
项目概要：该项目是一商住建筑给排水项目，底层为门面,二至六层为普通住宅,建筑高度为18.5米；
设计内容：室内给排水系统、消火栓给水系统、灭火器配置系统、照明.防雷接地系统、以及电话.电视、楼宇对讲系统预埋管线等；
共计17张图纸
二层给排水平面图
卫生间大样图
消防系统图
住户配线箱接线图

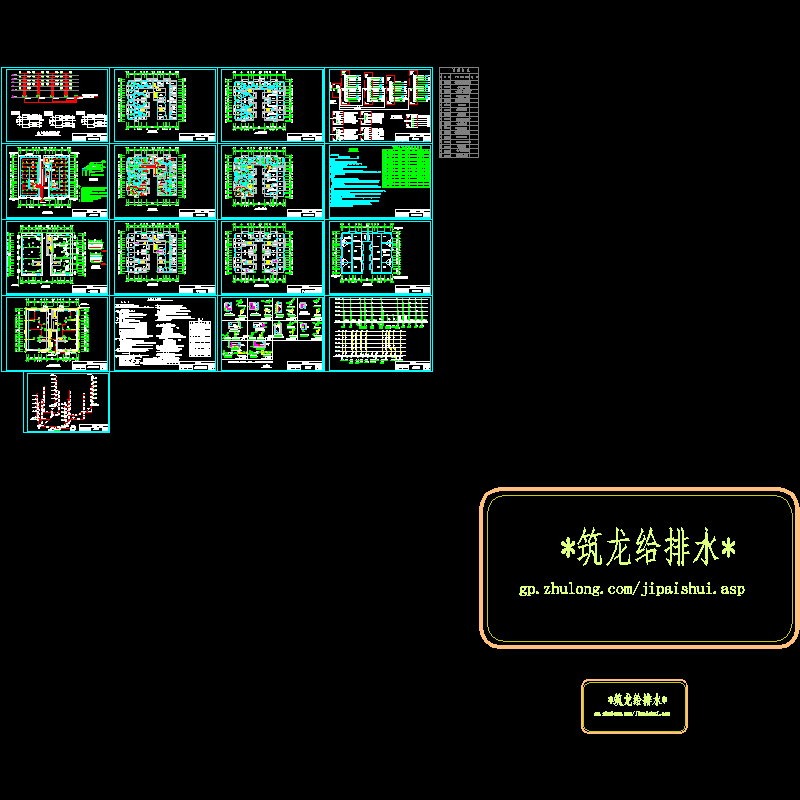

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.85 MB
- 收藏次数：0
-
文件名称：
附件-995799875606757586.rar
