特色酒店给排水竣工CAD大样图（太阳能）

资料简介
赚取积分

设计说明：有
建筑类别：娱乐餐饮
建筑层数：多层建筑
建筑高度：24m
地上楼层：6层
地下楼层：0层
设计阶段：竣工图
供水分区：无
污废水排水体制：合流
设计内容：给水系统, 热水系统, 雨水排水系统, 喷淋系统
地下室：无
设置场所火灾危险等级：中危险级Ⅱ级
参考图纸：20-50张
设计年代：近代

附件详情

资料目录
设备材料表
给排水设计说明
给排水施工说明
热水系统说明
消防平面图
消防泵房大样图,消防水池接管详图
图
给排水平面图
标高25.8处屋顶层太阳能集热板
卫生间大样图,地下室生活泵房大样图
地下室生活水箱接管详图,屋顶热水箱接管详图
生活给水系统图,太阳能热水系统原理图
生活热水供水管网系统图
雨水系统图,地下室有压雨水系统图
排水系统图,地下室污，废水提升排放原理图

附件详情

宁波特色酒店整套给排水、热水系统图纸。设计包括：给水系统、排水系统、太阳能热水系统、雨水系统、水箱、系统图、平面图、详细说明等等。
太阳能集热系统采用集中集热、集中储热、加热的集中式系统。采用空气源热泵作为辅助加热能源；
设计参数：设计人数：135间客房，共270床位。热水用水量标准：150L/天，最高日热水用水量为45.5/天，屋顶设置为30吨热水箱（分成两个，每个15吨）。计算生活热水温度：60°c，计算冷水温度15°c
2012年设计共27张

处屋顶层太阳能集热板平面布置图

屋顶热水箱接管详图

太阳能热水系统原理图

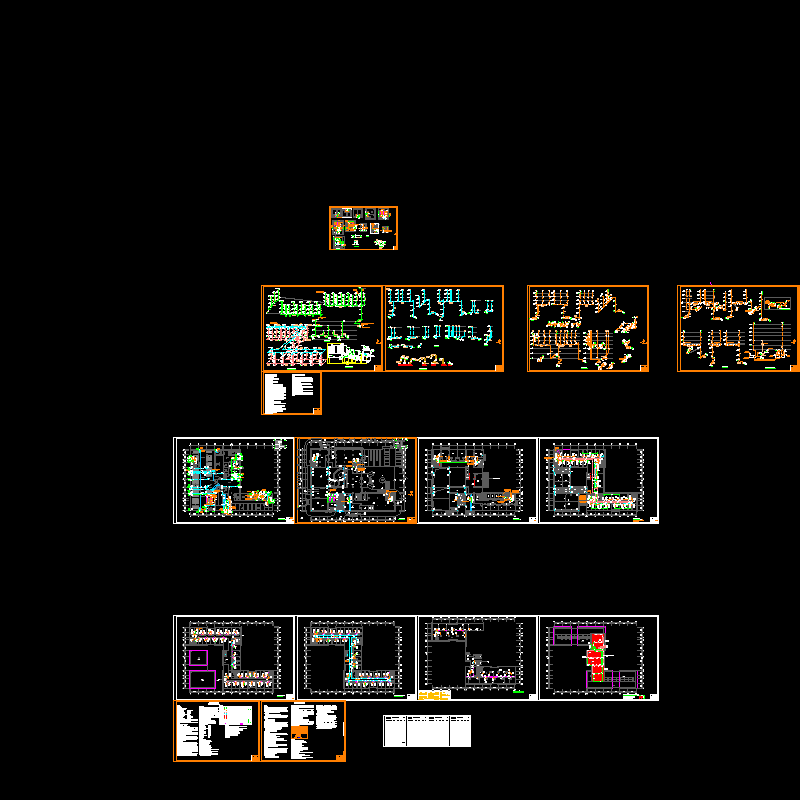

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源
