酒店温泉楼室内给排水CAD施工大样图
- 设计说明：有
- 建筑类别：娱乐餐饮
- 建筑层数：多层建筑
- 地上楼层：1层
- 地下楼层：3层
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：分流
- 设计内容：给水系统,热水系统,污水排水系统,废水排水系统,喷淋系统
- 参考图纸：20张以下
- 设计年代：近代
附件详情
- 设计说明
- 给水平面图
- 排水平面图
- 给水系统图
- 热水系统图
- 热水回水系统图
- 大样图
- ......
附件详情
该项目,总占地面积140358 m ,总建筑面积 31610.37m ,该项目由温泉楼、会议中心、酒店主楼、客房楼、独立客房，商业楼，锅炉房组成,本建筑为客房楼,建筑面积 13051.45 m,共四层，高21.178m。
设计范围：温泉楼室内装饰给排水施工图；
图纸共17张 2011年
污水系统图
卫生间大样
系统图

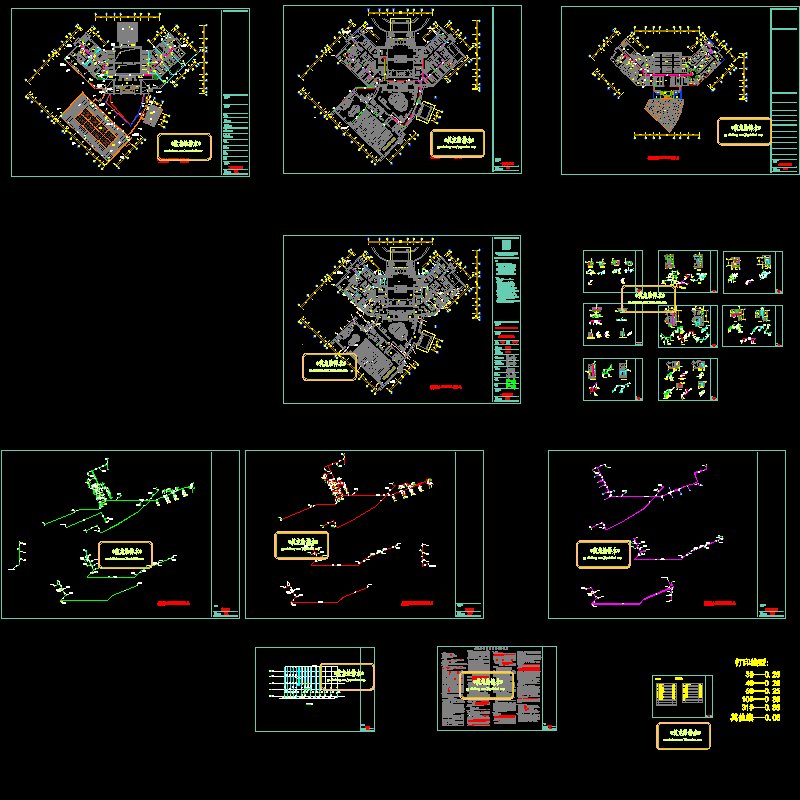

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
