热电厂扩建工程主厂房消火栓及水幕系统CAD图纸

附件详情

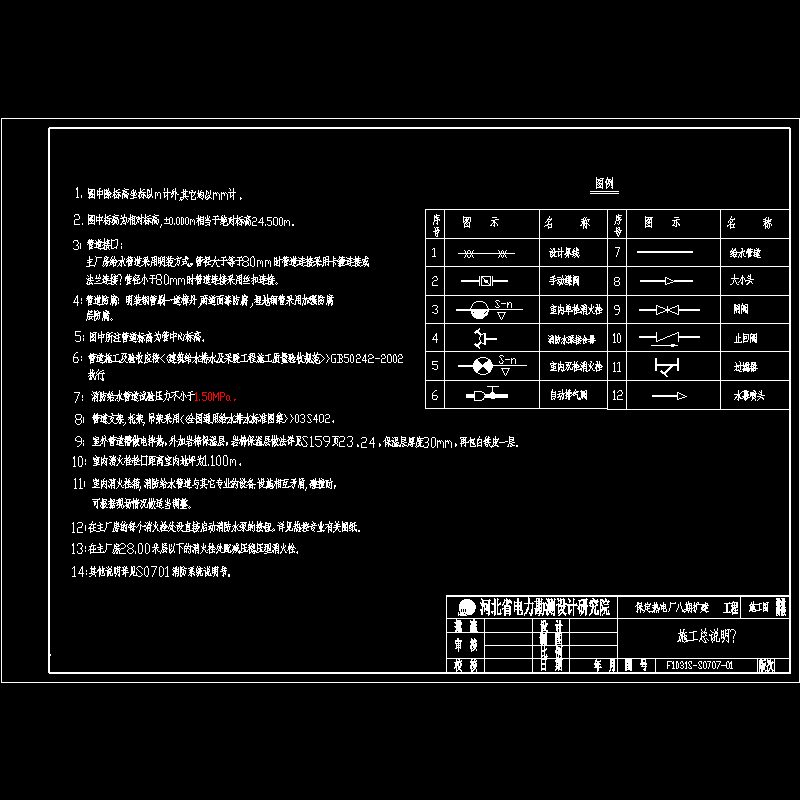

  • 1、F1031S-S0707-01 施工总说明

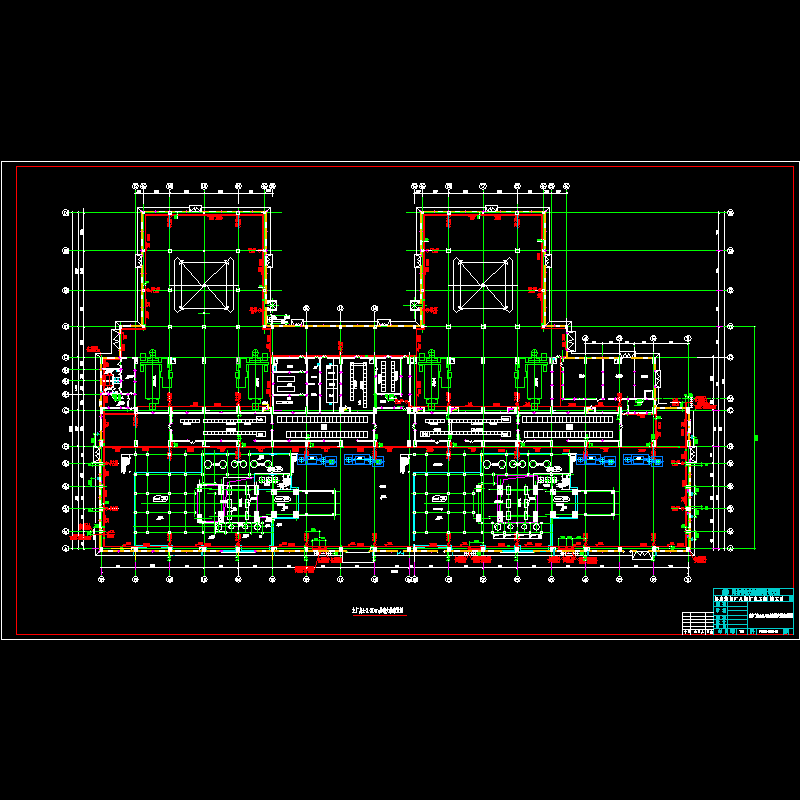

  • 2、F1031S-S0707-02 主厂房0.00m层消防栓布置图

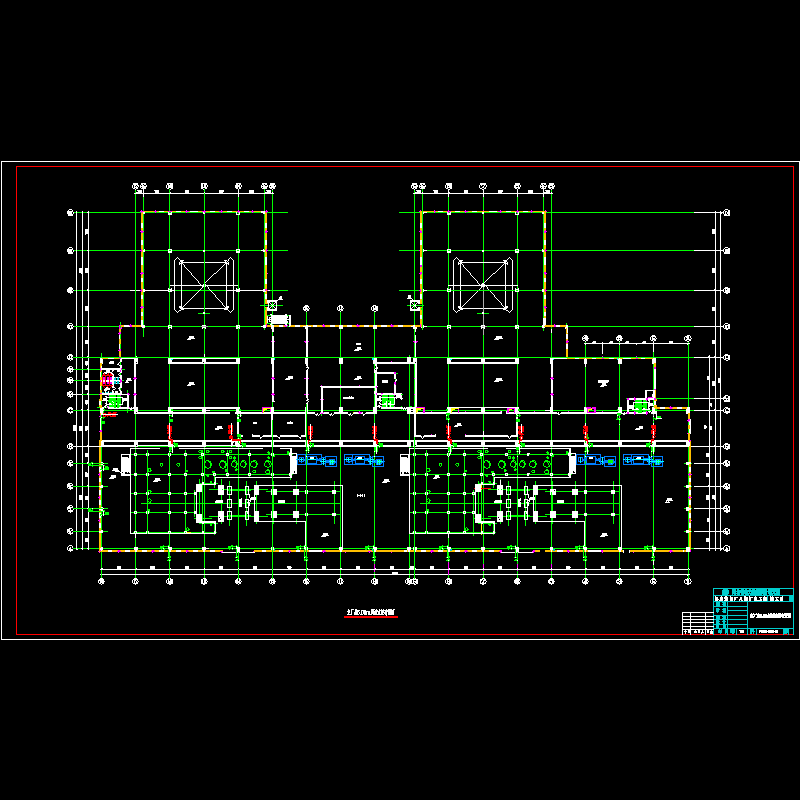

  • 3、F1031S-S0707-03 主厂房5.00m层消防栓布置图

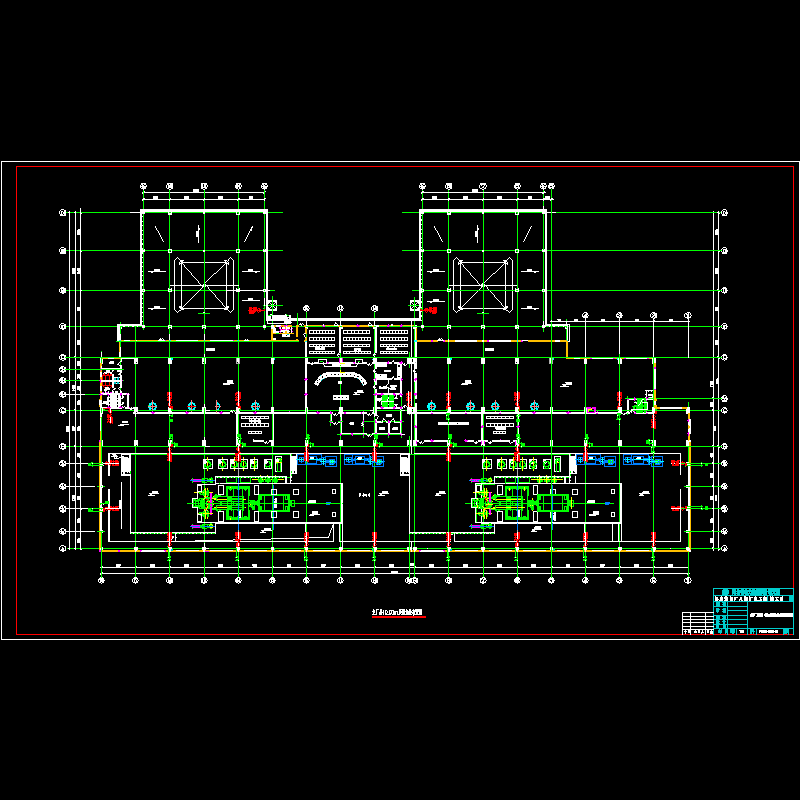

  • 4、F1031S-S0707-04 主厂房10.00m层消防栓布置图
  • 5、F1031S-S0707-05 主厂房18.00m28m34m层消防栓水幕系统布置图
  • 6、F1031S-S0707-06 锅炉电梯井各层消火栓
  • 7、F1031S-S0707-07 主厂房消火栓给水管道系统图
  • 8、F1031S-S0707-08 水幕系统图
  • 9、F1031S-S0707-09 ZSFM系列雨淋阀装置安装图

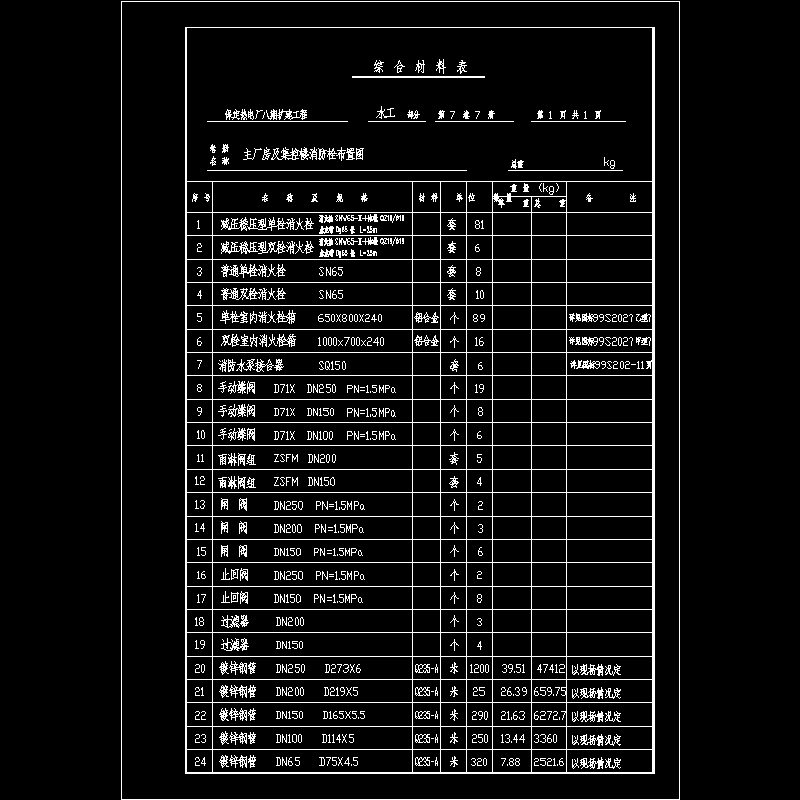

  • 10 综合材料表

附件详情

图中标高为相对标高,±0.000m相当于绝对标高24.500m。
管道接口:
主厂房给水管道采用明装方式,管径大于等于80mm时管道连接采用卡箍连接或法兰连接;管径小于80mm时管道连接采用丝扣连接。
该资料主要包括热电厂扩建工程中主厂房的消火栓系统布置和水幕系统,这份参考资料主要包括施工说明、消防栓布置平面图、水幕系统平面布置图、主厂房消火栓给水管道系统图、水幕系统图、ZSFM系列雨淋阀装置安装图、综合材料表 等,图纸还包括预留洞和预埋件补充图纸,加目录共14张图纸。

2

3

4

以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源
  • f1031s-s0707-00.dwg
    f1031s-s0707-00.dwg
  • f1031s-s0707-01.dwg
    f1031s-s0707-01.dwg
  • f1031s-s0707-02.dwg
    f1031s-s0707-02.dwg
  • f1031s-s0707-03.dwg
    f1031s-s0707-03.dwg
  • f1031s-s0707-04.dwg
    f1031s-s0707-04.dwg
  • f1031s-s0707-05.dwg
    f1031s-s0707-05.dwg
  • f1031s-s0707-06.dwg
    f1031s-s0707-06.dwg
  • f1031s-s0707-07.dwg
    f1031s-s0707-07.dwg
  • f1031s-s0707-08.dwg
    f1031s-s0707-08.dwg
  • f1031s-s0707-09.dwg
    f1031s-s0707-09.dwg
  • f1031s-s0707-10.dwg
    f1031s-s0707-10.dwg
  • 预留空洞.dwg
    预留空洞.dwg
以上是部分截图,请下载附件后查看完整高清内容
