清和园系统电力平面CAD施工图纸

一、项目概况

1 、该项目为清和园煤改气锅炉房.

2 、该项目将原有厂区内燃煤锅炉房改建为燃气锅炉房,根据负荷情况,锅炉房设置1台10MW和1台7.5MW燃气热水锅炉,锅炉房为地上独立建筑。

二、设计内容

(1)、配电系统;

(2)、 ;

(3)、燃气泄漏报警系统;

(4)、 ;

(5)、弱电及安防监控系统;

(6)、建筑物防雷、接地及安全系统;

三、配电系统

1 、负荷等级:该项目用电负荷等级为二级。

2 、供电电源:该项目上级电源来自园区原有的变压器低压侧,引两路独立的 380/220V 电源。采用直埋敷设至本锅炉房配电间。

3 、总供电容量:

1# 电源

2# 电源

4 、配电室:在首层设置配电室 , 配电柜放置在配电室。配电室做电缆沟型式,柜下与柜后均 设电缆沟,电缆双沟做法参见《民用建筑 与施工》 08D800-3-P86 中的施工图式 1-5 (Ⅰ型)。

5 、功率因数补偿:集中与分散相结合的施工图。在变配电室低压侧设功率因数集中自动补偿 装置,电容器组采用自动循环投切施工图式,补偿装置中电容器应串联电抗器。要求补偿后低压 侧的功率因数不小于 0.95, 。荧光灯、金属卤化物灯单灯带补偿装置就地分散补偿。

6 、谐波治理:供电负荷中存有大量的非线性负荷,设有有源滤波器谐波抑制柜位置,以抑 制高次谐波。大容量变频风机和水泵的配电回路设有源滤波装置。

7 、低压保护装置:

低压主进、联络断路器设过负荷长延时、短路短延时两段保护脱扣器,并具有单相接地保护 功能。低压主进失压脱扣加延时。低压配电柜依据固定式开关柜设计。 防护等级 IP3X

四、图纸展示

封面

图纸展示

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

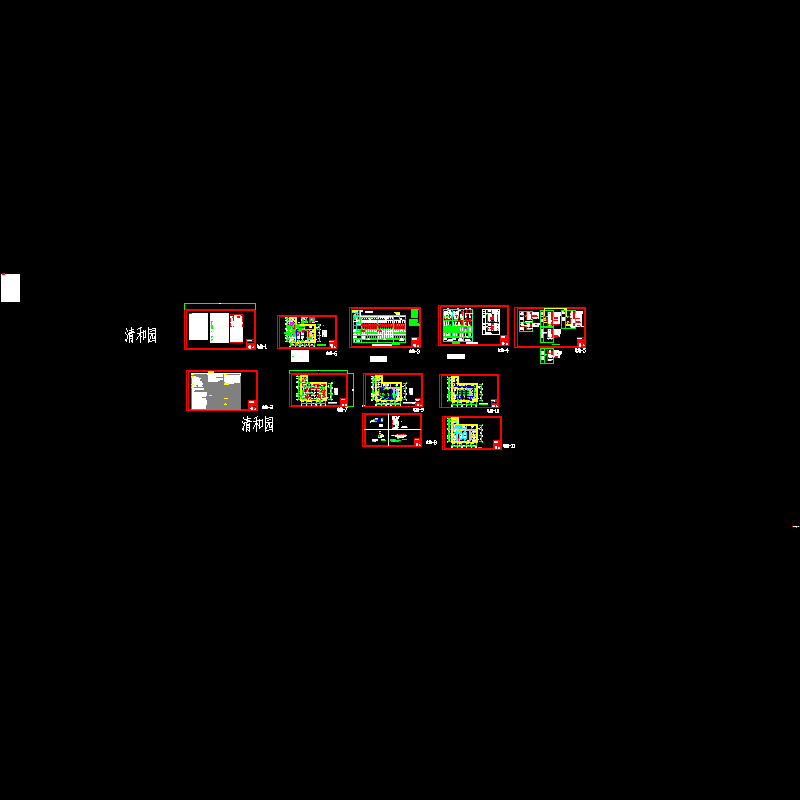

  • 清和园系统电力平面CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
