11224平米电力局6层办公楼空调施工平面图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑设计面积:11224平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计内容:空调,防排烟
  • 空调系统:空气-水系统
  • 水系统:同程式,异程式,闭式

附件详情

综合办公楼主要功能为办公、会议。建筑面积总面积为11224m2,地上六层,地下一层。按设计要求给予空调设计,并满足其新风舒适要求。本大楼一至六层办公室、会议室、门厅均采用风机盘管加独立新风空调系统,其中门厅部分采用高静压型风机盘管卧式暗装,办公、会议室部分采用标准型风机盘管卧式暗装。新风机均设计选用吊装式新风机。二层计算机中心机房采用机房专用空调机。该项目空调水系统为封闭式系统,由安装于楼顶机房屋面的膨胀水箱补水定压。各层空调水系统均采用水平同程式布置,空调水系统立管采用垂直异程式布置。各层空调水系统均采用水平同程式布置,空调水系统立管采用垂直异程式布置。冷冻站设置五台风冷冷(热)水热泵机组集中安装于大楼七层屋面,夏季为小区提供空调7/12°C 冷冻水,冬季提供45/40°C 空调热水。空调水系统循环泵与主机一一对应,另设备用泵一台。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

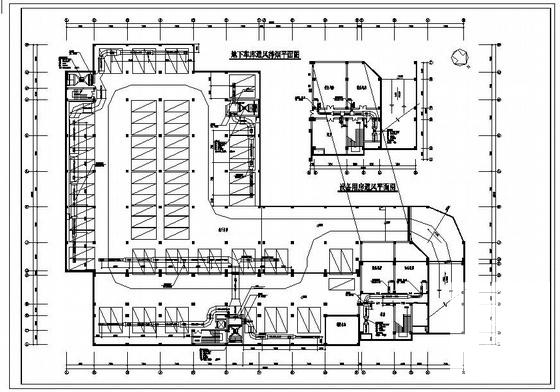

  • 办公楼平面图纸 - 1
    办公楼平面图纸 - 1

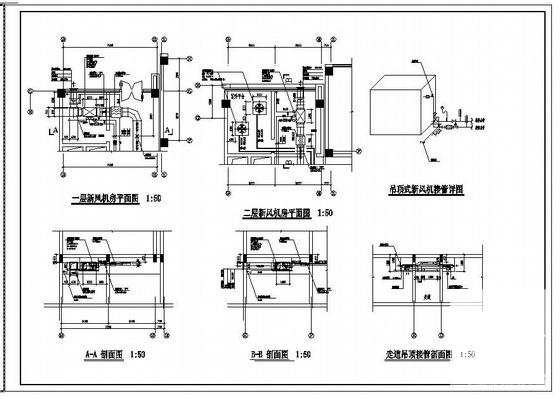

  • 办公楼平面图纸 - 2
    办公楼平面图纸 - 2
  • 办公楼平面图纸 - 3
    办公楼平面图纸 - 3
  • 办公楼平面图纸 - 4
    办公楼平面图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
