电力局综合楼空调设计CAD施工图纸.dwg

该资料题目为***电力局调度综合大楼空调设计.主楼高15层,   裙楼两层,总建筑面积13625.06平米.其中空调面积6112平米,经计算   空调冷负荷总计763KW,冬季热负荷458KW,是一项能耗较大的工程   .该资料采用风冷热泵式冷热水机组型号为440.S2两台,采用独立   新风加风机盘管系统.考虑到本栋大楼的高度较高,楼层较多,采   用水平竖直闭式双管同程水系统.根据建筑空调房间的使用功能   和时间把其水系统分为两个区,1-2层为系统一,3-15层为系统二.   冷冻水系统为闭式系统,经计算冷冻水泵扬程为30m,l流量为57l/s,   选择选择上海凯泉双吸离心泵KQS150-50B二台.在空调末端回水   干管最高点处设排气阀,回水立管的最高点接膨胀水箱.

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

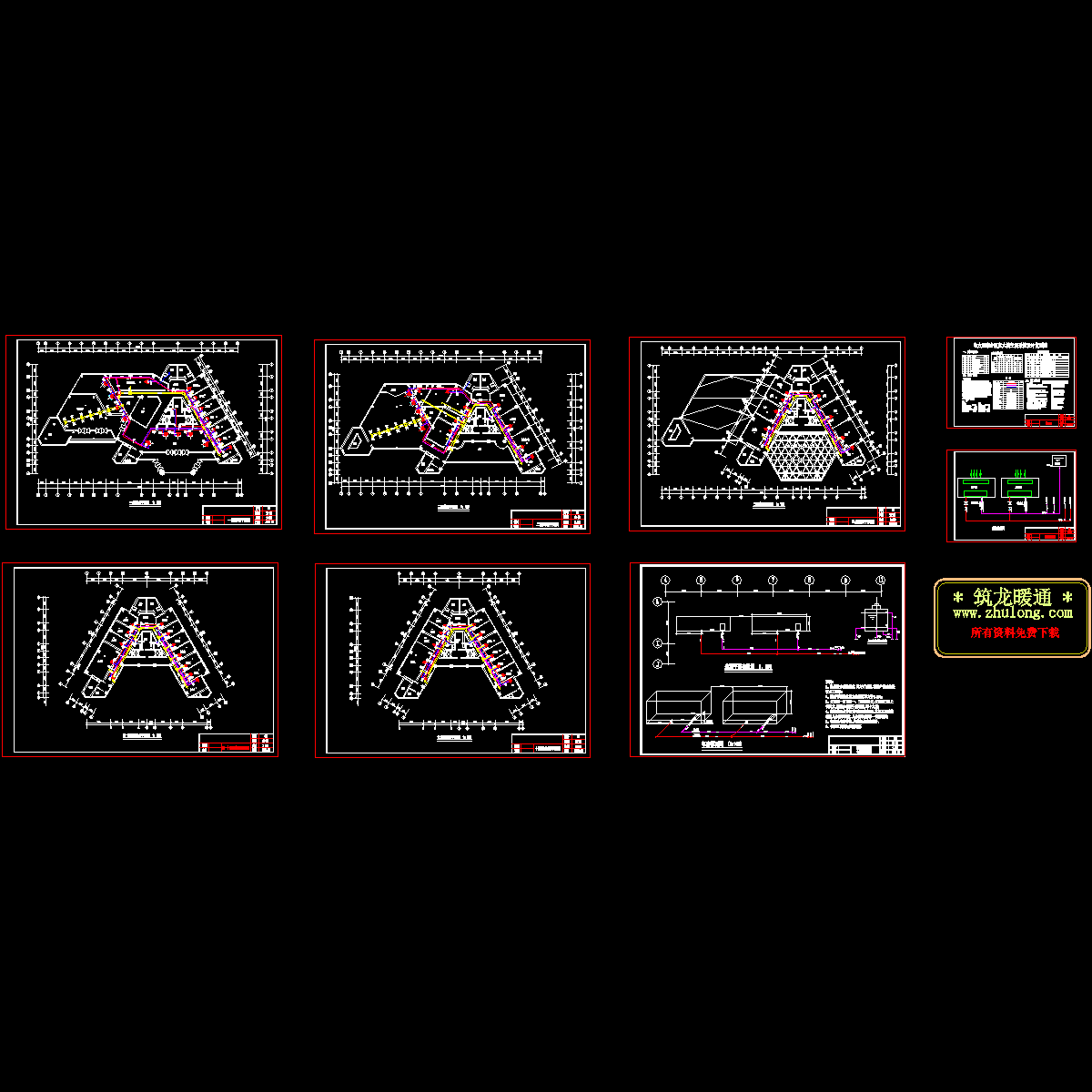

  • 平面布置图和机房图.dwg
    平面布置图和机房图.dwg

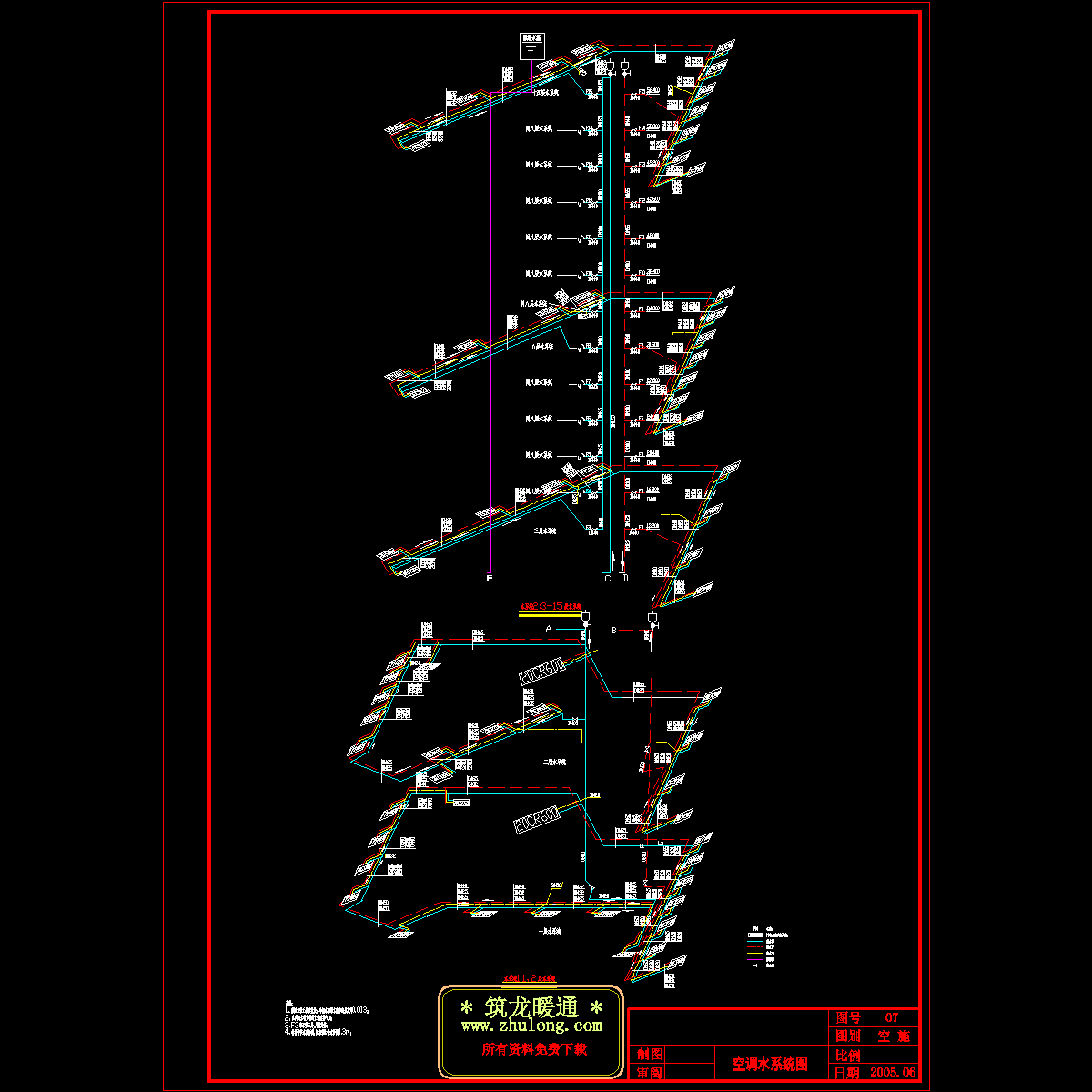

  • 水系统图.dwg
    水系统图.dwg
以上是部分截图,请下载附件后查看完整高清内容
