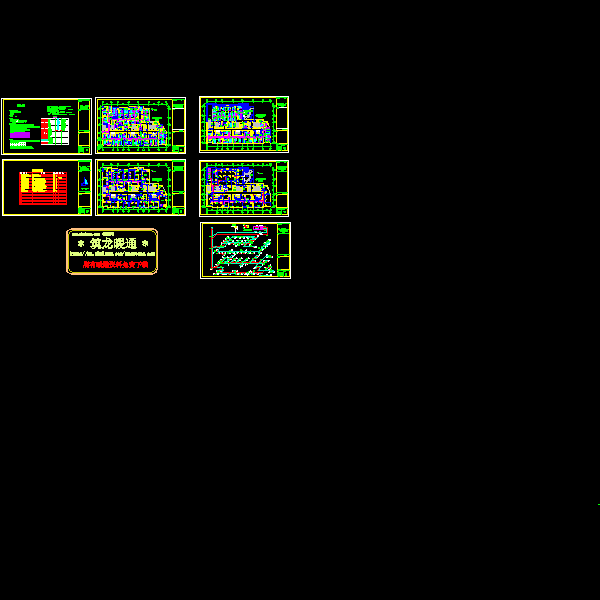

办公楼空调平面CAD施工图纸(压缩式冷水机组)

设计说明：有 建筑类别：办公
图纸设计深度：施工图
参考图纸：7张
设计内容：空调
冷热源：电动压缩式冷水机组
空调系统：全水系统
水系统：同程式,异程式
送风方式：侧面送风

附件详情 该项目7,8层为集中空调,空调总冷负荷为512KW。主机采用6台风冷模块式冷水机组FS-L-60，总制冷量408kw。末端为风机盘管系统,按国家标准配置新风。送风结合装修为顶送及侧送,回风为顶回及侧回,屋面设置膨胀水箱,冷冻水由冷冻水泵供给.冷冻水系统立管设计为异程布置,立管设分支后供至各楼层.各层水平管设计为同程布置。主机均由自配置的控制系统实现对自身的控制及保护以及和冷冻水泵的连锁。系统的最高点及主机的出水口设置自动放气阀,最低点设置泄水阀. 2
