四万平27层商务大厦暖通CAD施工图纸(地下1层,)(压缩式冷水机组)

  • 附件设计说明:有
  • 建筑类别:办公,酒店,娱乐,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:46074平方米
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:复式泵,定流量,变流量,异程式
  • 送风方式:散流器送风
  • 节点大样:风机盘管,空气处理机组
  • 项目所在地:浙江

附件详情

  • 设计施工说明
  • 地下一层消防、空调平面图(风管)
  • 地下一层空调平面图(水管)
  • 防排烟系统原理图
  • 空调冷热源系统流程图
  • 空调水系统竖向流程图
  • 空调机组标准配管图
  • 风机盘管标准配管图

附件详情

一、 项目概要:该项目为杭州某商务大厦,建筑面积约46074平方米,地上27层,地下1层,地下为设备用房、管理、及汽车库等;地上为会务、KTV、餐饮、客房及办公等。
二、设计范围:该资料包括通风、空调及防排烟系统设计。
1. 空调冷热源:夏季空调冷源由冷冻机房内设置的3台412RT螺杆式冷水机组提供7°C/12°C的冷冻水。
2. 空调水系统:机房内冷系统采用二次泵系统,热水采用一次泵系统,主机侧定流量,负荷侧变流量。空调水管系统最高工作压力1.1MPa。
3. 末端空调方式:大空间场所采用全空气低速风管系统,送风经空调机组过滤,冷却(加热)处理后经风管送至各室,集中回风。小空间场所,采用卧式暗装风机盘管空调器。
4. 通风系统:地下汽车库设机械通风(排烟)系统,平时低速排风,火灾时高速排烟,地下车库利用车道自然补风。
5. 防烟系统: 对防烟楼梯、前室及合用前室分别设置正压送风系统
6. 空调系统自控系统设计......

,图纸共34张。

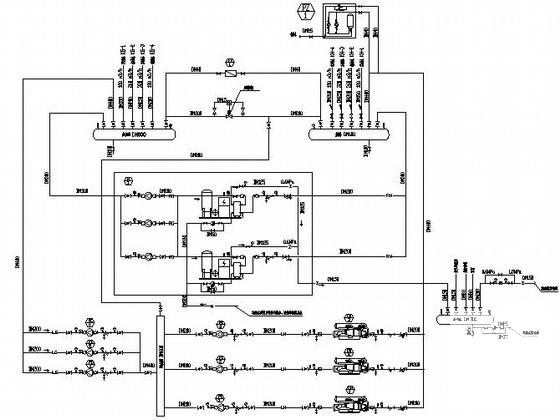

空调冷热源系统流程图

风机盘管水管接管图

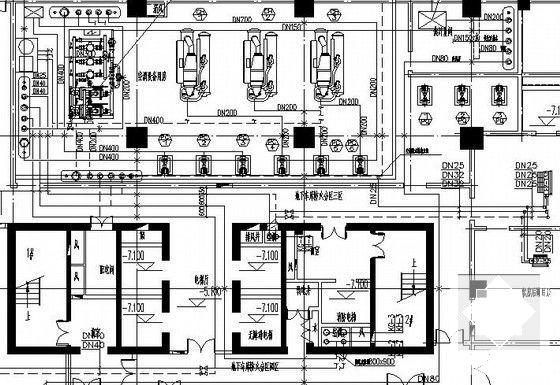

机房水管平面图

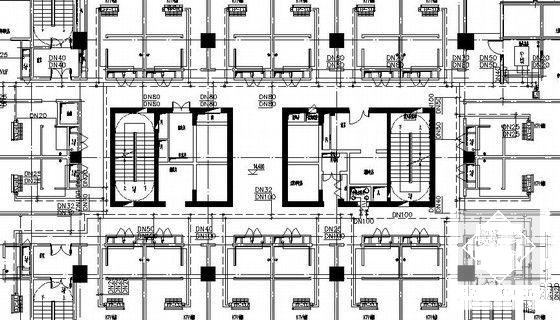

地下一层空调水管平面图

空调机组控制示意图

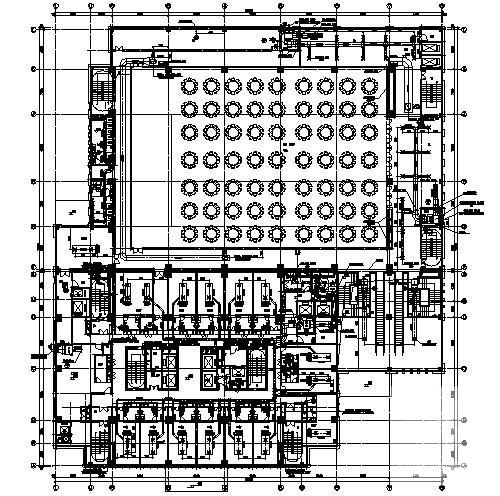

塔楼空调风管平面图

暖通设计施工图
