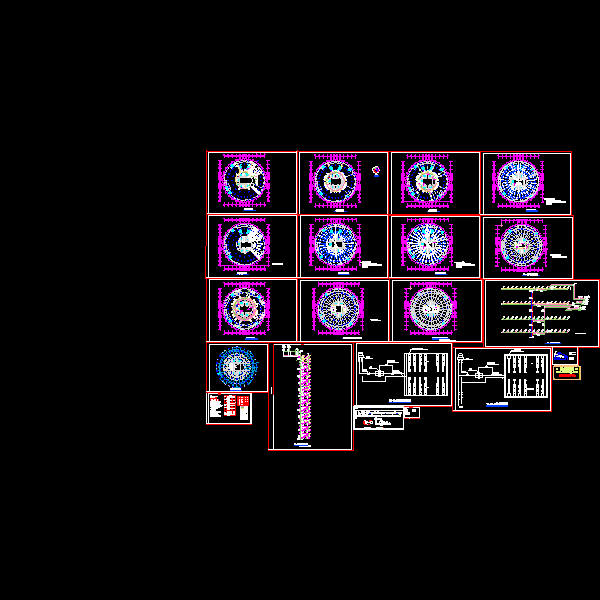

大厦空调设计CAD施工图纸(压缩式冷水机组)

设计说明：有 建筑类别：商业
图纸设计深度：施工图
参考图纸：19张
设计内容：空调,其它
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统

附件详情 商场采用分布式水源空调冷热风机组带新风方式,机组吊顶(或立式）安装于室内.气流组织采用上供上回方式. 分布式水源空调冷热风机组夏季制冷运行时通过压机制取空调所需的冷风经机组自带的送风机直接通过送风管道送到各空调区域;冬季制热运行时,通过压机制取空调所需的热风经机组自带的送风机直接通过送风管道送到各空调区域. 　　 水管:管道管径DN32及以下采用热镀锌钢管,丝口连接 DN40及以上用焊接钢管,焊接或法兰;DN200及以上用螺旋钢管,焊接或法兰.当管道与阀门或设备连接时,可采用丝接或法兰连接.凝结水管为UPVC排水管.阀门大于等于DN70采用蝶阀,阀门小于等于50的采用球阀. 2 3
