56层商业办公楼空调通风及防排烟系统设计CAD施工图纸(离心式冷水机组)

附件详情

一、项目概要：

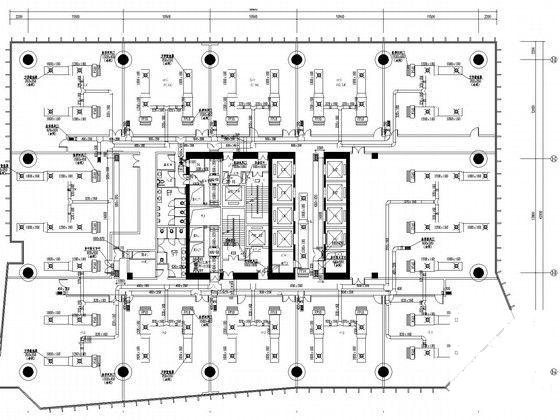

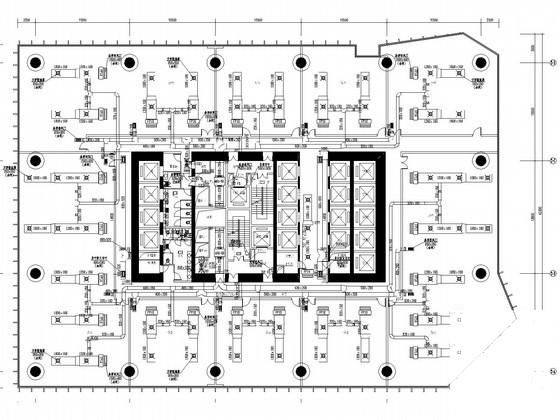

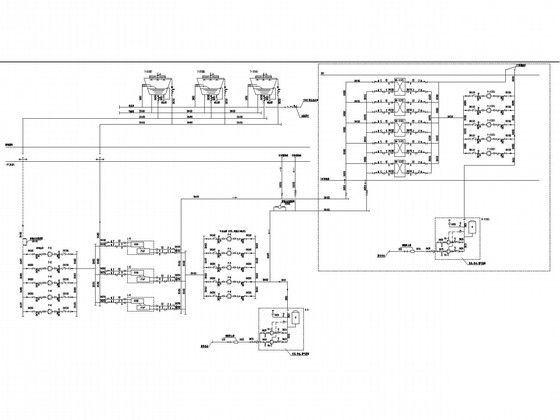

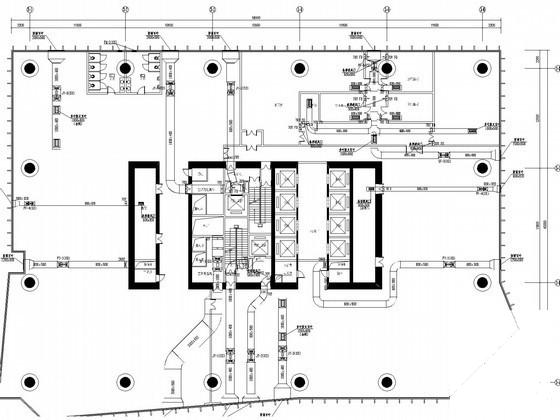

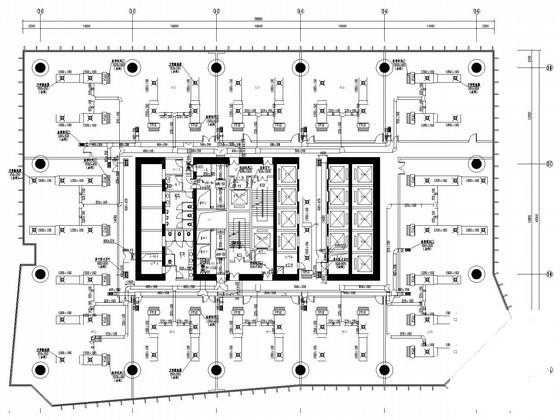

该项目是位于广东省，是一个超高层商业办公楼建筑，建筑面积约117000m2，地上56层，建筑高度250m。图纸内容包含设计及施工说明，主要设备材料表及图例，空调系统流程图，空调水系统图，防排烟系统图，空调主机房大样图，风管平面图，水管平面图等...

二、空调系统：

1.冷热源：采用离心式冷水机组...

2.风系统：采用风机盘管...

3.水系统：采用两管制变水量系统.垂直立管采用同程式，水平管道采用异程式系统，低区采用一次泵系统，变流量运行，高区在避难层设板换间，设置二级水泵...

三、通风系统：卫生间排风换气次数10次/h，采用自然补风；主机房排风换气次数6次/h，采用机械补风；高低压配电室排风换气次数不小于10次/h，采用机械补风；水泵房排风换气次数6次/h，采用机械补风...
