中国6层银行办公楼电气全套CAD施工图纸

• 建筑高度：多层建筑

• 建筑面积：36816平方米

• 地上层数：6层

• 地下层数：1层

• 图纸设计深度：施工图

• 负荷等级：二级,三级

• 防雷等级：第二类

• 火灾保护分级：二级

• 强电设计： ,配变电所,低压配电,电气照明,建筑物防雷,接地安全

一,项目概要:

1,该项目为中国某银行新建办公楼,项目总用地面积36816m,总建筑面积:18409m2,其中地上11629m2,地下6780m2.

该项目地上层,地下1层,建筑总高度30.00m,该项目地上主楼为办公会议及辅助用房,裙房为大空间会议史料陈列会客及餐饮;地下为设备,活动用房车库.

2,该项目为二类高层民用建筑,建筑结构形式为全现浇钢筋混凝土框架-剪力墙结构,.

二,设计依据:

1,国家有关的 及标准:

2,建筑,设备等专业所提资料,甲方提供的设计要求.

三,设计范围:

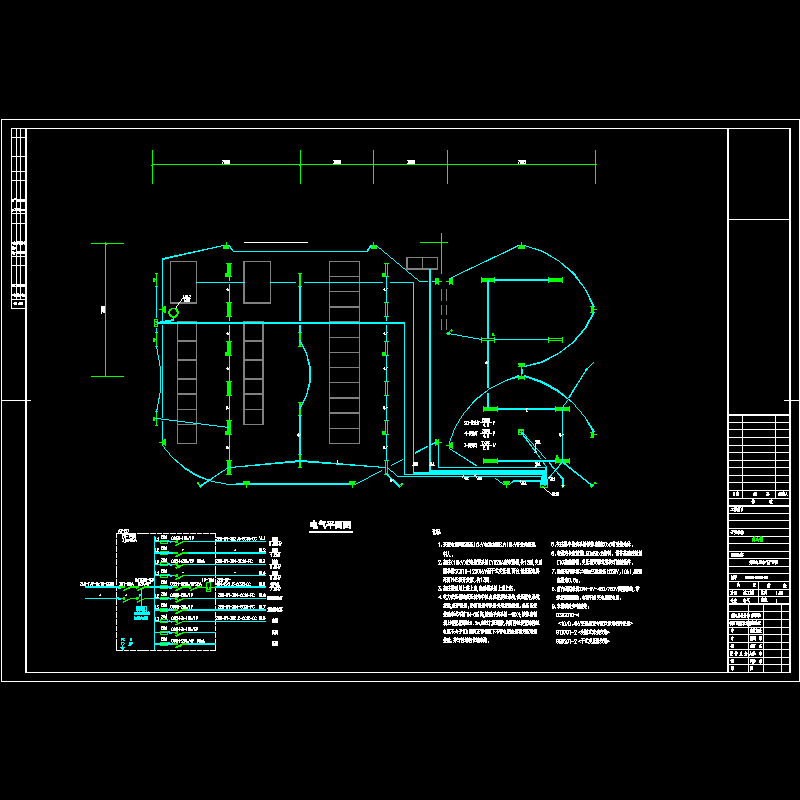

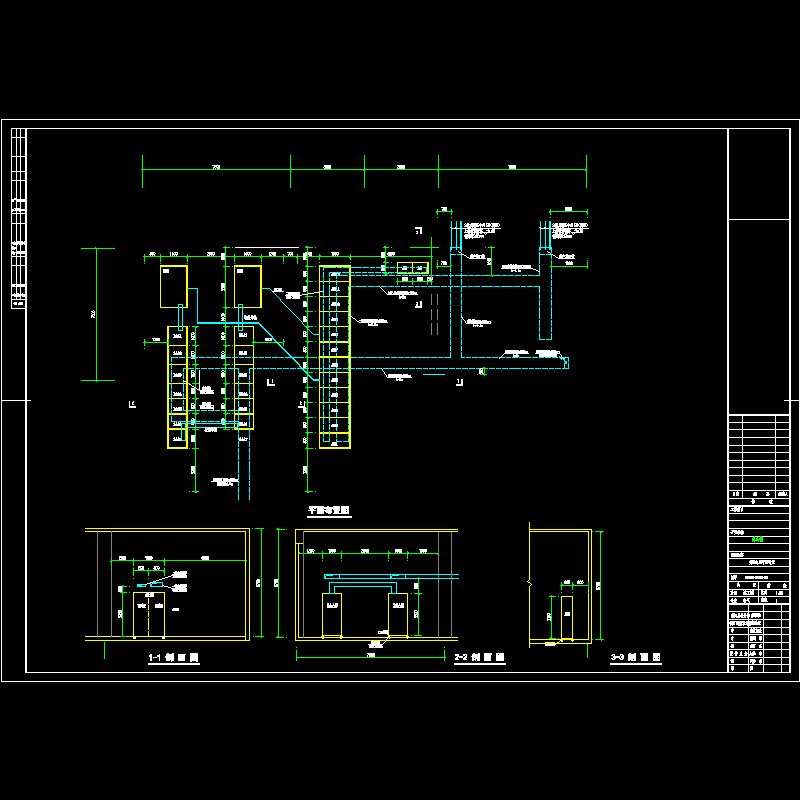

1,变配电室高低压系统设计 2,办公楼的供配电 设计 3,电气安全防雷接地系统设计

四,负荷计算:

TM1: Pe=1316kW;Pjs=840.4kW;Qjs=342.4kvar;Sjs=907.6kVA 变压器容量1250kVA,负荷率72.6%.

TM2: Pe=1441kW;Pjs=886.5kW;Qjs=392.6kvar;Sjs=969.5kVA 变压器容量1250kVA,负荷率77.6%.

五,供配电系统:1,消防设备应急照明系统计算机信息系统安防系统电梯排污泵和生活水泵为二级负荷;

办公楼内一般照明空调和一般动力等为三级负荷.

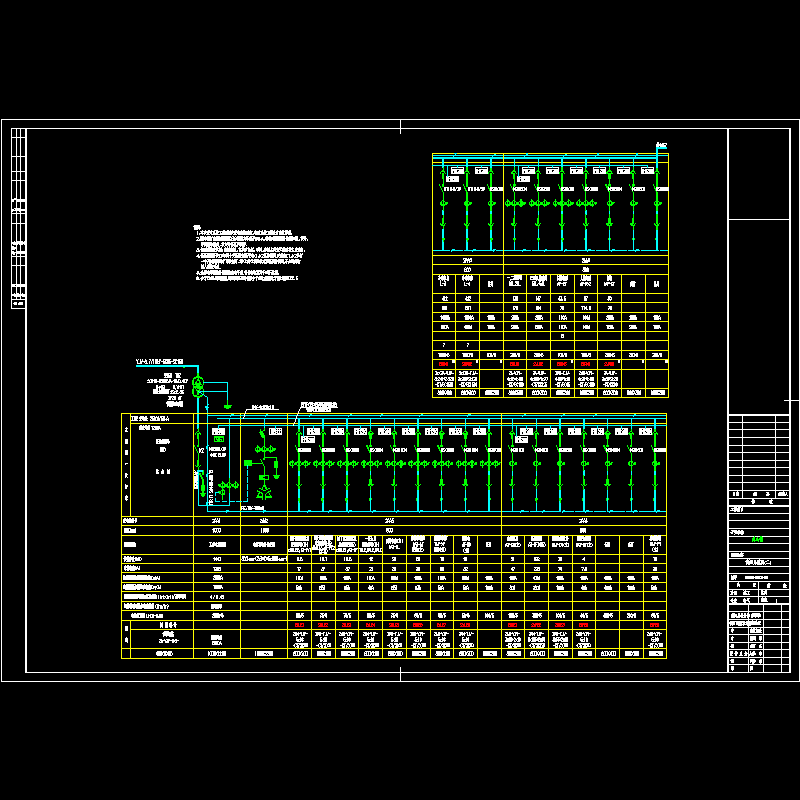

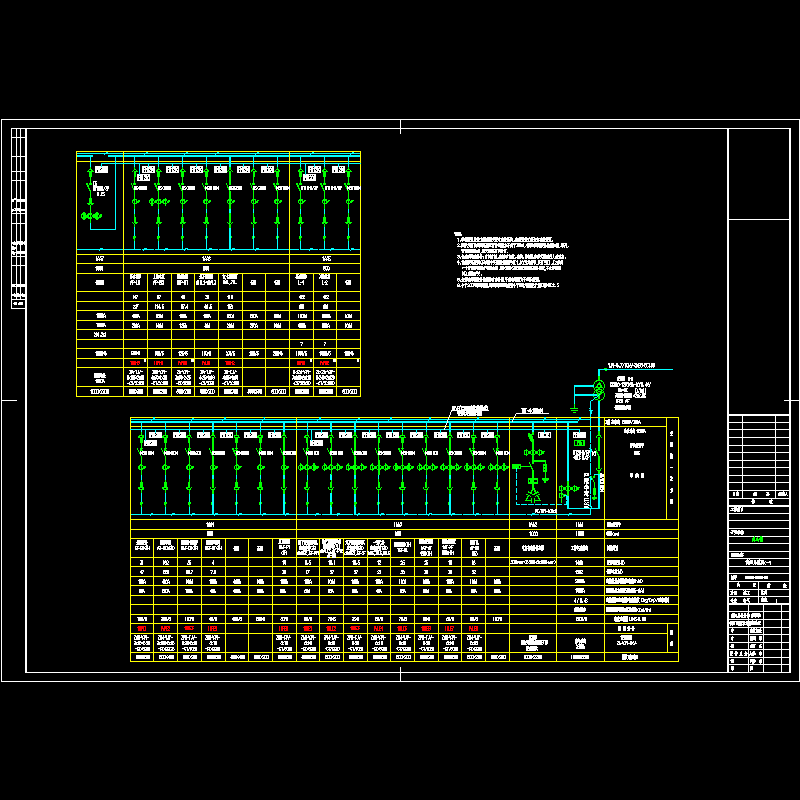

2,办公楼地下一层设10kV变配电室,内设两台变压器,两路10kV电源引自基地内10kV开关站,高压电缆埋地引入,高压侧主接线为单母线,低压侧主接线为单母线分段运行,设联络开关,其两路供电电源当一路发生故障时,另一路不应同时损坏.

在低压侧装设无功功率自动补偿装置,补偿后的功率因数大于0.92.

3,低压配电系统以树干式为主,放射式与树干式相结合的配电方式.

对于单台容量较大的负荷和重要负荷如:冷冻机组消防控制室弱电机房电梯厨房和屋顶空调等设备采用放射式供电,采用交联聚乙烯电缆由变配电室低压配电屏以专用回路供电;对于一般负荷采用树干式与放射式相结合的供电方式.

照明配电以树干式为主.

消防负荷采用双电源供电并在末端互投.

4,本次报告厅大餐厅和厨房的配电设计到末端配电箱,在配电箱内预留配电回路,由专业公司二次设计完成.

六,设备选择与安装:

1,变配电室内变压器选用SCB10干式变压器,DYn11接线,10/0.4kV,10kV高压柜采用KYN28(A)型中置柜,上进线上出线方式.

10kV操作电源采用容量50Ah,电压DC220直流电源屏,低压配电装置采用MNS型低压配电柜,低压配电柜采用上进线上出线方式.

2,所有动力配电柜(箱),照明配电箱按系统图定制,插座回路均装设漏电保护断路器,漏电动作电流为30mA，动作时间不大于

0.1秒.

需要暗装的配电箱施工时,根据定货尺寸预留孔洞.

3,所有的动力配电箱开关箱照明配电箱和控制箱均底距地1.4m安装,除设备机房竖井内和屋面上的配电箱明装外,其余均

为暗装,底边距地1.4m.

4,照明开关,插座均为暗装,除注明者外,均为250V/10A,水泵房淋浴间和冷冻机房等潮湿场所内的开关,插座均选用防潮防溅型.插座安装高度一般底距地0.3m,潮湿环境的插座底距地1.8m,开关底边距地1.4m.应急照明开关带指示灯.

有架空地板的房间

上述安装高度均为距架空地板的高度.

5,出口指示灯在门口上方暗装,底边距门框上侧0.2m;疏散诱导指示灯在墙上为暗装,底边距地0.5m,或在吊顶下管吊安装,

并作防火处理,吊装高度2.5m.

6,空调室内机开关由厂家配套,至室内机预埋SC20钢管,平面图中不再注明.

开关底边距地1.4m.

7,水泵排风机空调机和电动阀等设备出线口的具体位置以设备专业图纸为准.

8,室内的配电装置的防护等级为IP2X.室外电气设备均为防雨型(IP65).

9,办公楼需要消防强切的末端照明配电箱和应急照明箱预留消防接点和24V中间继电器.

10,所有与消防有关的风机和水泵热保护动作于信号.
