别墅-电气CAD施工图纸

一、

项目概要

建筑规模:总建筑面积521.40平米

项目地址:北京市房山区

建筑层数2层、建筑高度6.675m。

二、

设计依据

1、甲方提供的设计任务书和认可的该项目设计方案。

2、相关专业提供给本专业的工程设计资料。

三、

设计范围

1、本子项设置的建筑电气系统:

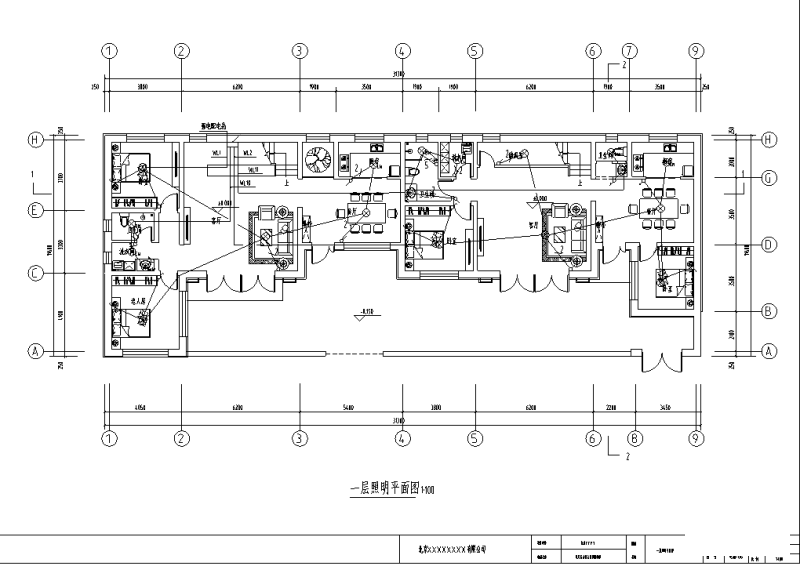

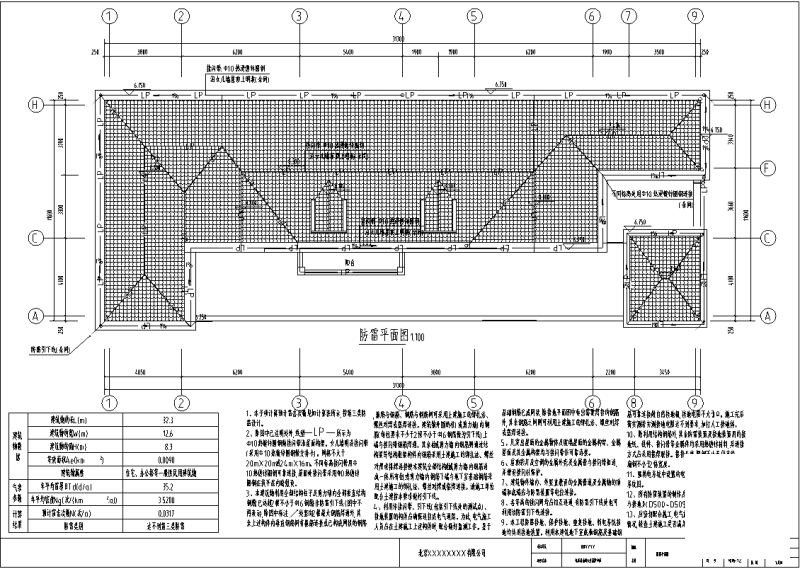

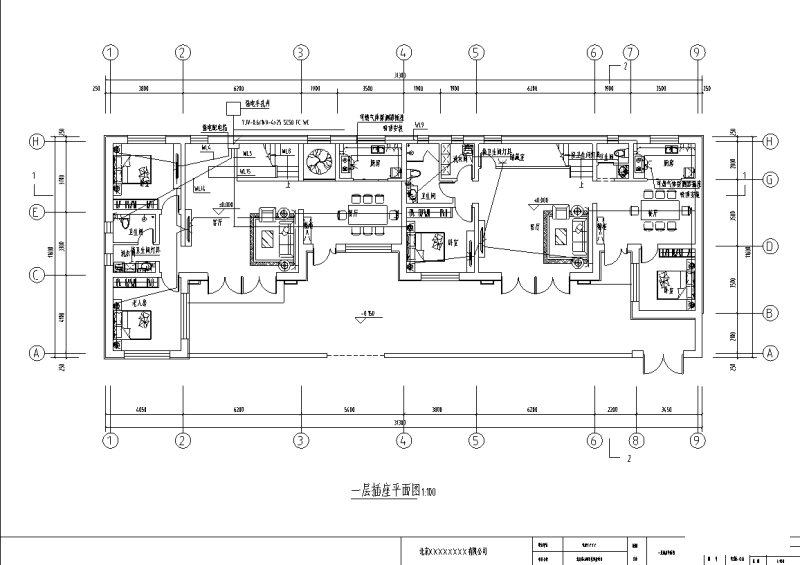

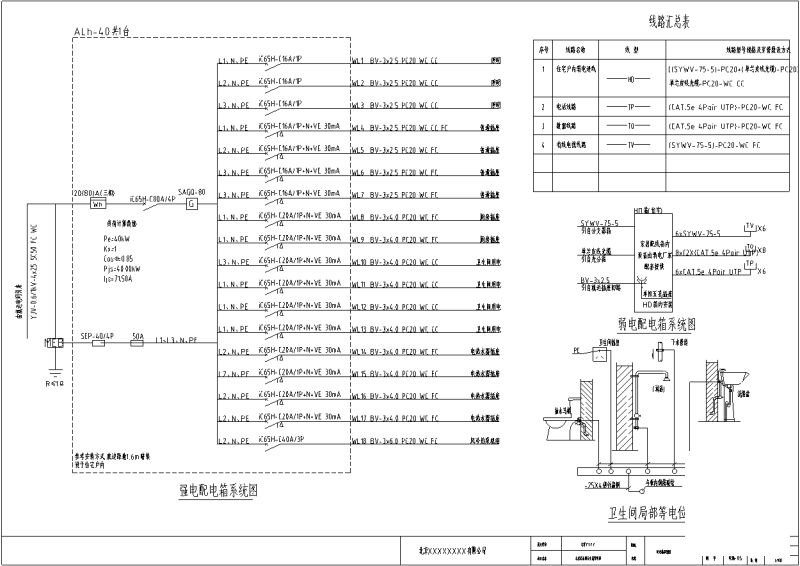

380/220V配电系统(照明系统、电力配电系统);防雷、接地及安全措施;通信系统;

有线电视系统;访客对讲系统等。

2、与其他专业设计分工:

2.1住宅厨房内燃气报警器与关断阀门联动控制仅预留接线位置,具体由燃气公司负责深化设计及实施。

视频监控系统由建设方另行委托专业公司设计施工。

四、

供配电系统

1、负荷等级:本子项为多层住宅建筑,所有负荷均为三级负荷。

2、供电电源:本子项所需电源均由小区变配电所引至本子项电井内,线路详见地下室强电干线图。本子项电源

电压等级均为220/380V。

3、住宅用电指标:供电指标以《国网四川省电力公司住宅小区供配电设施建设设计要求》

(川电营销(2016)23号)执行,具体详见竖向系统图。

4、供电方式:本子项采用放射式的供电方式。

5、低压配电线路及电机保护:非消防回路断路器设过载长延时、短路瞬时脱扣器。消防回路仅设置短路瞬时

脱扣器,过载不跳闸。电机控制箱一次设备由断路器、接触器、热继电器组成,不断开线路。

6、计量:住宅户内电力计量均采用智能电表。

7、对于导体对地标称电压为220V的TN系统配电线路中的接地鼓掌保护、其切断故障回路的时间应

符合以下要求:

1)对于配电线路或供给固定电气设备用电的末端线路,不应大于5S;

2)对于供电给手持式电气设备和移动式电气设备末端线路或插座回路,不应大于0.4S。
