六栋地上4层框架结构敬老院结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:48张
  • 设计年代:近代

附件详情

该项目为山东某敬老院的公寓楼,共6栋,其中B1、B2、B5、B6为地上4层,B3与B4为地上3层,上部结构体系为框架结构,基础型式采用独立基础,6度设防。

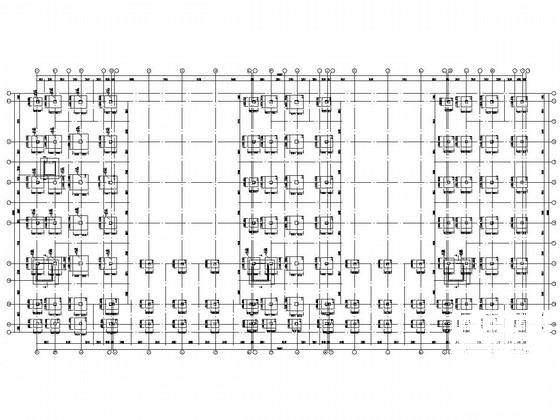

该资料包含: 结构设计说明 、基础 平面布置图 、基础详图、柱平法施工图、梁配筋图、板配筋图、 楼梯详图 等共48张图纸。

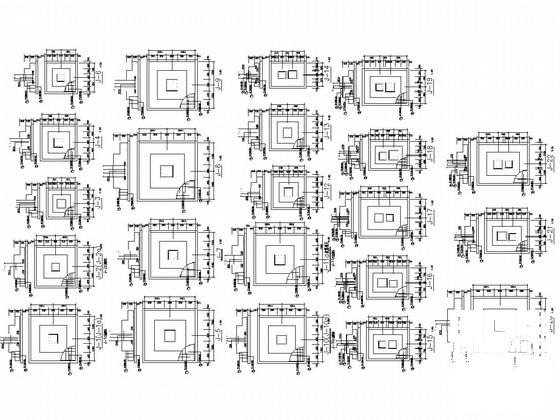

基础大样详图

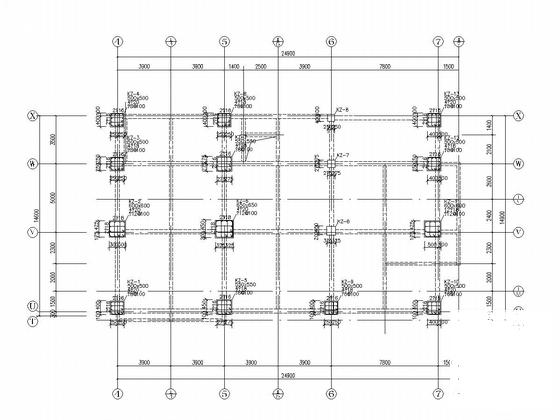

柱平法施工图

标高板配筋图

-4.800~-0.100m柱平法施工图

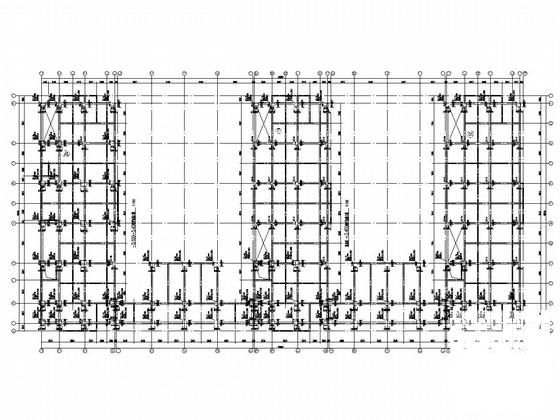

-4.100m标高梁配筋图

-0.100m标高板配筋图

楼梯(一)详图

楼梯(五)详图

标高梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构敬老院 - 1
    框架结构敬老院 - 1
  • 框架结构敬老院 - 2
    框架结构敬老院 - 2
  • 框架结构敬老院 - 3
    框架结构敬老院 - 3
  • 框架结构敬老院 - 4
    框架结构敬老院 - 4
  • 框架结构敬老院 - 5
    框架结构敬老院 - 5
  • 框架结构敬老院 - 6
    框架结构敬老院 - 6
  • 框架结构敬老院 - 7
    框架结构敬老院 - 7
以上是部分截图,请下载附件后查看完整高清内容
