17层小区全套电气CAD施工图纸
- 建筑类别：住宅建筑
- 建筑高度：高层建筑
- 建筑面积：20277.09平方米
- 地上层数：17层
- 地下层数：1层
- 设计阶段：施工图设计
- 参考图纸：20-50张
- 负荷等级：二级负荷
- 防雷等级：三级
- 火灾保护等级：二级
- 有线广播：火灾应急
- 接地方式：TN-C-S
- 电力工程：10kV及以下变电所
- 设计内容：电气设计说明, 系统, ,动力配电系统,照明配电系统,建筑物 ,电气消防报警系统,电话宽带系统,楼宇可视对讲系统,有线电视系统
附件详情
- 0.4KV配电系统图2（公用配T2系统）
- 单元配电箱、电表箱接线图
- 2、3号楼单体总配电箱接线图
- 2、3号楼单体配电系统图

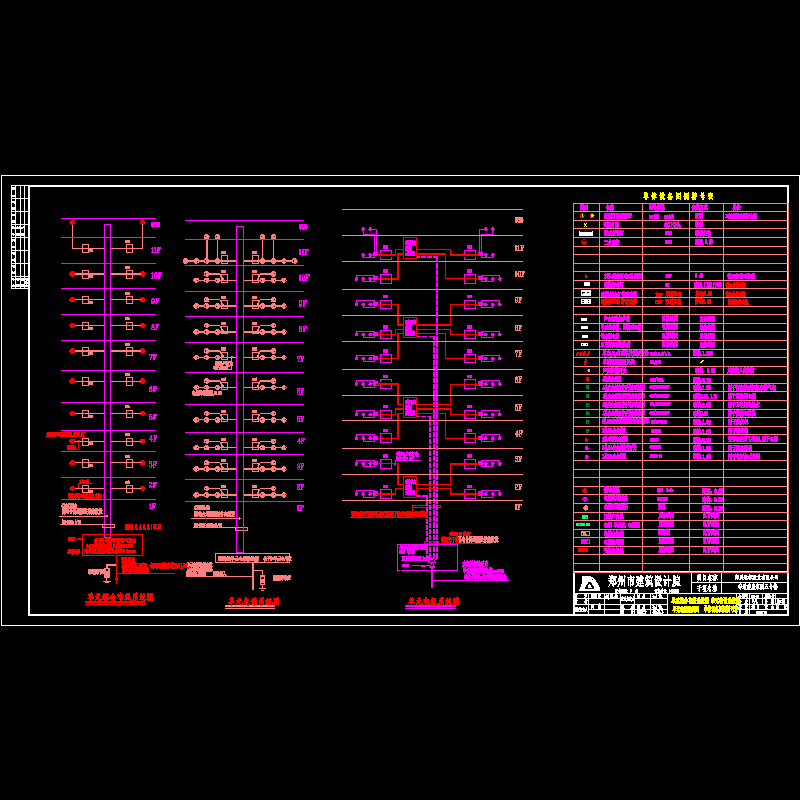

- 2号楼单体综合布线系统图 单元电话系统图
- 单元电视系统图
- 单体设备图例符号表
- 2号楼单体综合布线系统图 单元电话系统图
- 单元电视系统图
- 单体设备图例符号表
- 4号楼单体综合布线系统图 单元电话系统图
- 单元电视系统图 4号楼单体电视系统图
- 单体设备图例符号表
- 10kV供电系统图-1、2
- 4号楼单元配电系统图
- 安全防范系统图
附件详情
本图是郑州某小区全套电气施工图，包括几个楼的综合布线、电话系统图，安全防范图等，共9个文件。
