3层跳水游泳馆强电及弱电CAD施工图纸

  • 建筑类别:体育
  • 建筑面积:32000平方米
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 项目地址:山东
  • 强电设计:配变电所,低压配电,电气照明,接地安全
  • 弱电设计: ,建筑设备监控系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统

附件详情

游泳跳水馆总建筑面积约32000m2左右,建筑总高度33.8m,占地面积约11000m2,主要功能分四部分:一为比赛使用区,二为教学区,三为洗浴中心区,四为设备及办公区。
设计范围包括包括正常照明与应急 、普通动力与消防动力系统、空调配电系统、 系统、变配电所只预留进出线管的位置。






2

3

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

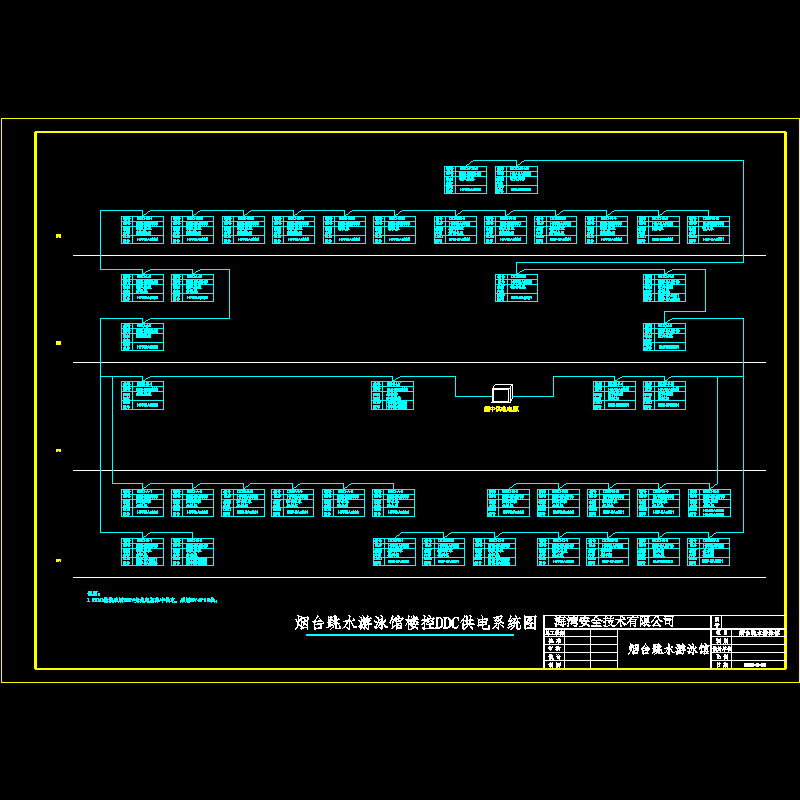

  • 烟台跳水游泳馆楼控供电系统图.dwg
    烟台跳水游泳馆楼控供电系统图.dwg

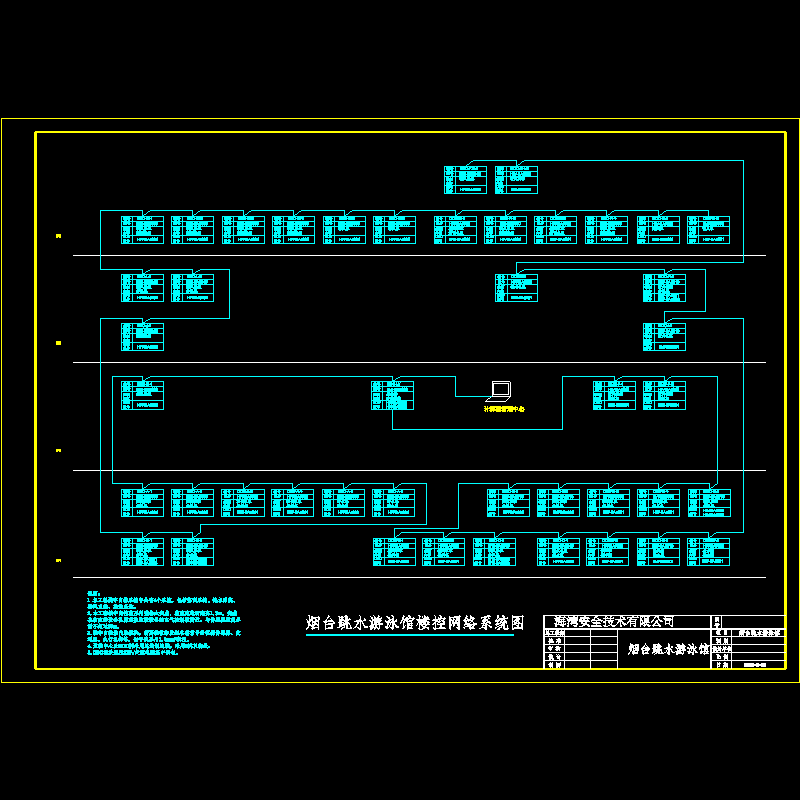

  • 烟台跳水游泳馆楼控网络系统图.dwg
    烟台跳水游泳馆楼控网络系统图.dwg
  • 跳水游泳馆楼控施工图.dwg
    跳水游泳馆楼控施工图.dwg

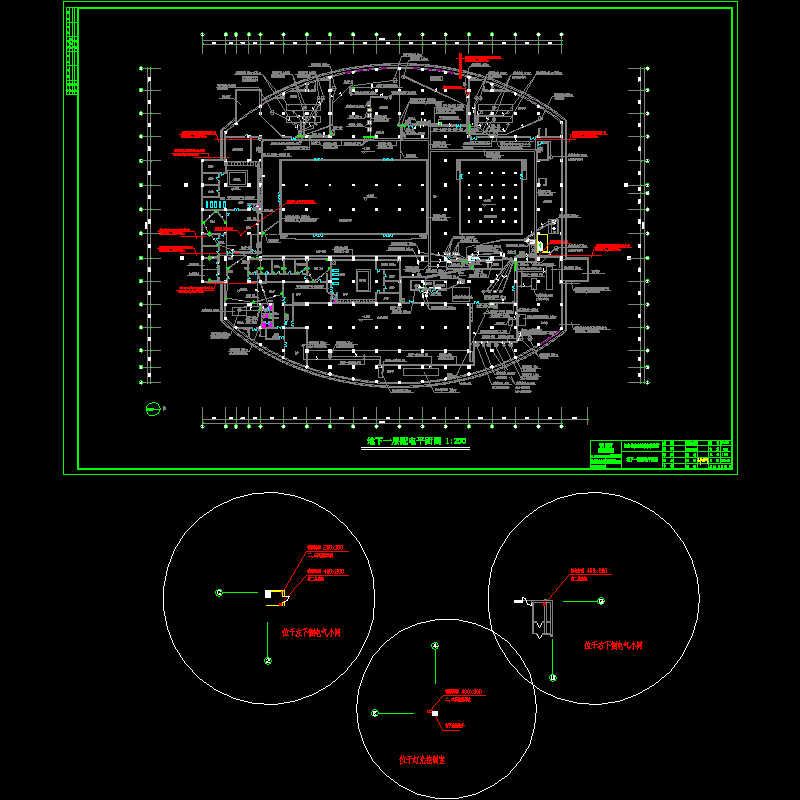

  • 地下一层配电平面图.dwg
    地下一层配电平面图.dwg

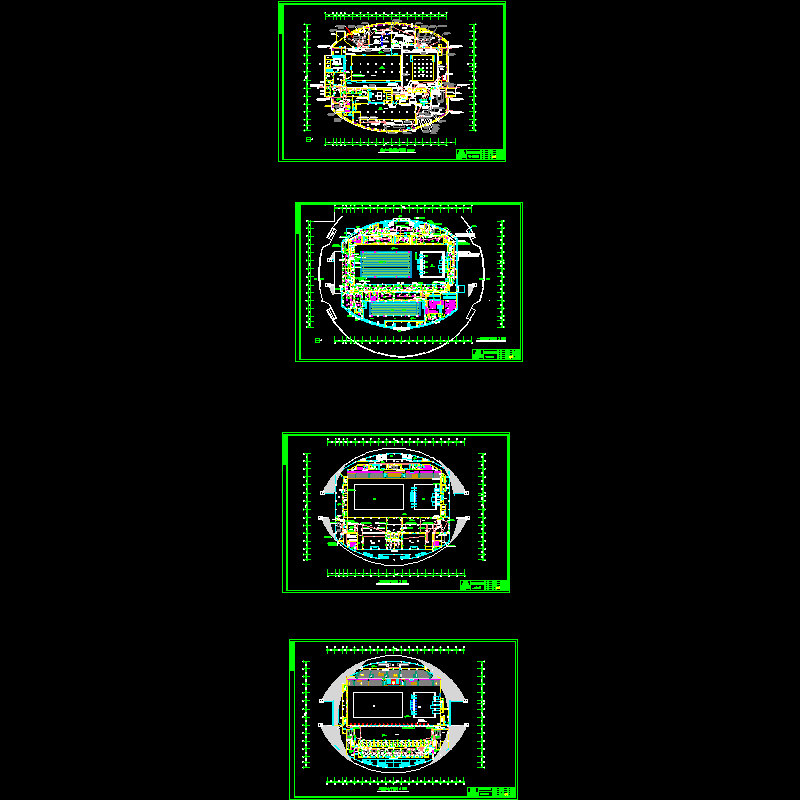

  • 地下一至三层配电图(插座).dwg
    地下一至三层配电图(插座).dwg
  • 基础平面.dwg
    基础平面.dwg
  • 消防.dwg
    消防.dwg
  • 照明.dwg
    照明.dwg
  • 电气系统图.dwg
    电气系统图.dwg
以上是部分截图,请下载附件后查看完整高清内容
