小高层高档住宅建筑及结构CAD施工图纸全套

附件详情

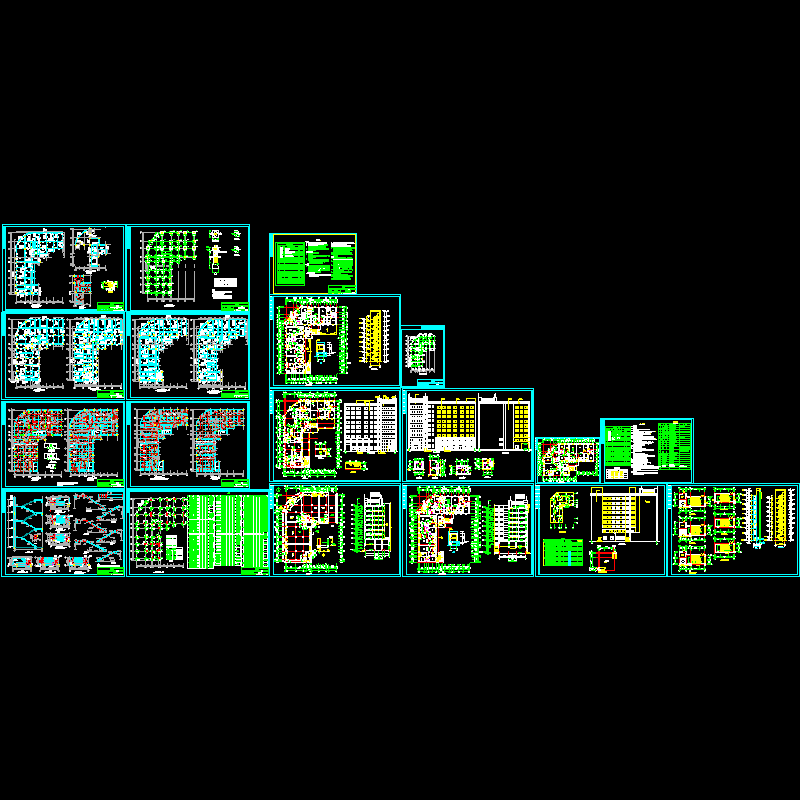

高档住宅建筑结构图纸，主体九层局部十层。该资料包含建筑图纸和结构图纸，共20张，建筑部分包括：总说明、底层平面图、剖面图、二层平面图、三~九层平面图、立面图、甲,乙,丙户型放大平面图、屋面排水示意图,门窗表、T-1,T-2 ,电梯详图，结构部分包括：结构总说明、桩基础 、柱平面位置图、一层顶梁结构平面图、二层顶梁结构平面图、三～五层顶梁结构平面图、六～八层顶梁结构平面图、九层顶梁结构平面图、十层顶梁结构平面图、十层顶板配筋图、一层顶板配筋图、二层顶板配筋图、三～八层顶板配筋图、九层顶板配筋图、楼梯结构施工图等。
