商住长肢剪力墙结构CAD施工图纸

附件详情

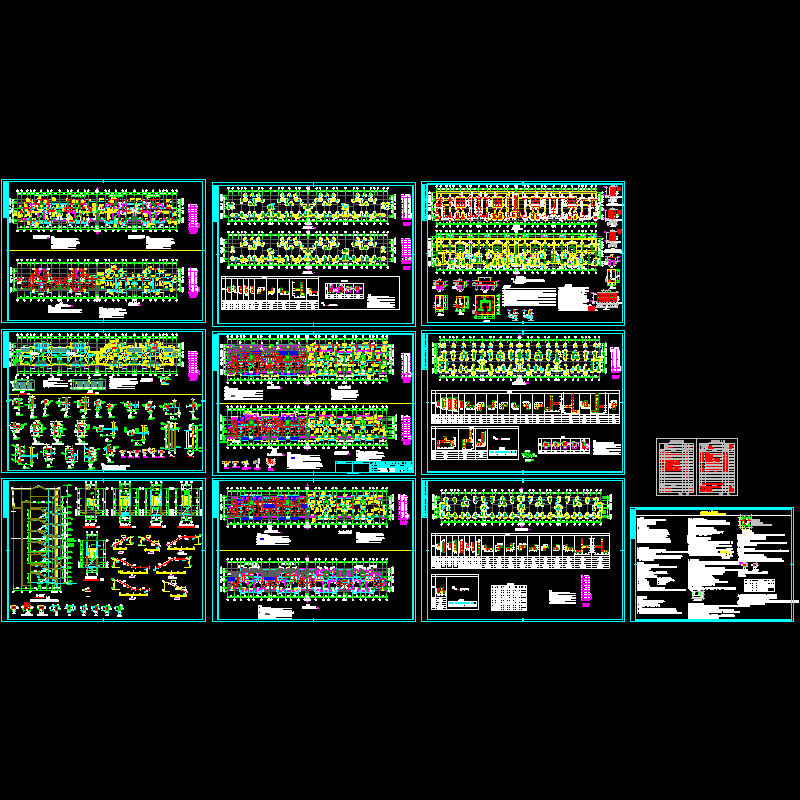

某商住长肢剪力墙结构施工图，该项目共11层，带阁楼，基础采用桩基。图纸12张，主要包括：结构设计总说明、基桩 基桩施工说明 、一层墙和框架柱平法施工图、二层~十一层墙平法施工图、 阁楼层墙平法施工图、二层结构模板及配筋平面图、三~十层结构模板及配筋平面图、十一层结构模板及配筋平面图、阁楼层结构模板及配筋平面图、阁楼层纵向梁平法施工图、夹层结构模板及配筋平面图、屋顶结构模板及配筋平面图等。
