3层职工食堂风盘新风中央空调设计CAD施工图纸

该项目为XX职工食堂中央空调工程，建筑层数为地上3层，地下1层为地下车库及设备机房.地上建筑面积为4600平方米，地下建筑面积为3799平方米，总建筑面积约8400平方米。

设计内容：采暖、通风、空调工程。

空调冷源由风冷式冷水机组提供，夏季空调冷水供水温度7℃，设计回水温度12℃。

空调热源由唐钢锅炉热网提供采暖软化热水，冬季空调热水供水温度60℃，设计回水温度50℃。空调水系统为一次泵双管制定流量系统。空调夏季供冷空调主机放置在三层餐厅屋顶，制冷设备采用模块式风冷冷水机组，夏季供冷。该建筑空调冷负荷为840kw；空调热负荷为345kw，系统阻力0.11MPa.

首层空调水系统平面图

首层空调风系统平面图

屋顶空调设备平面图

空调系统图

空调机房详图

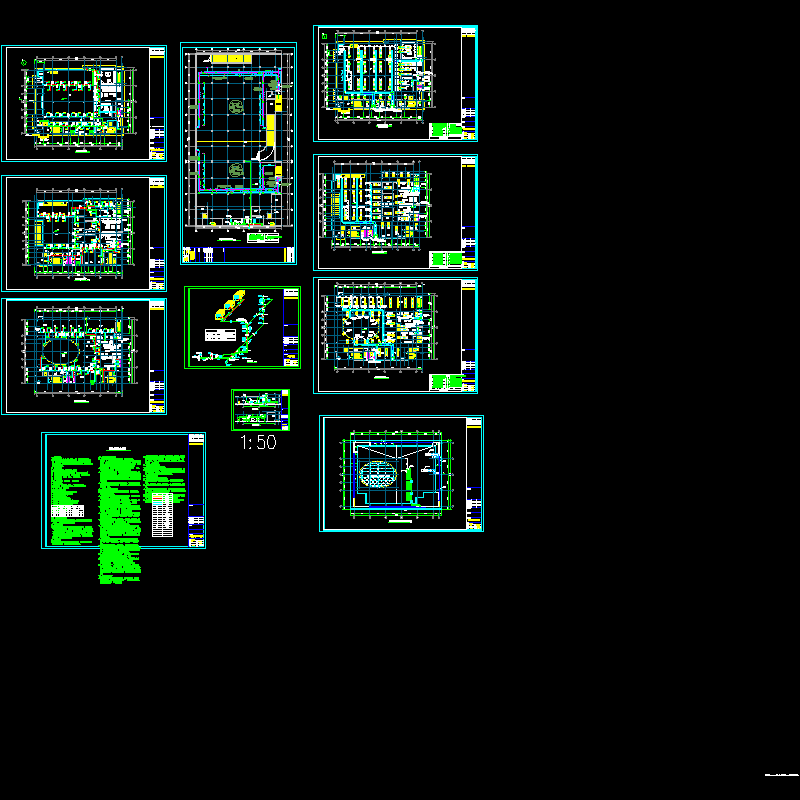

总缩略图
