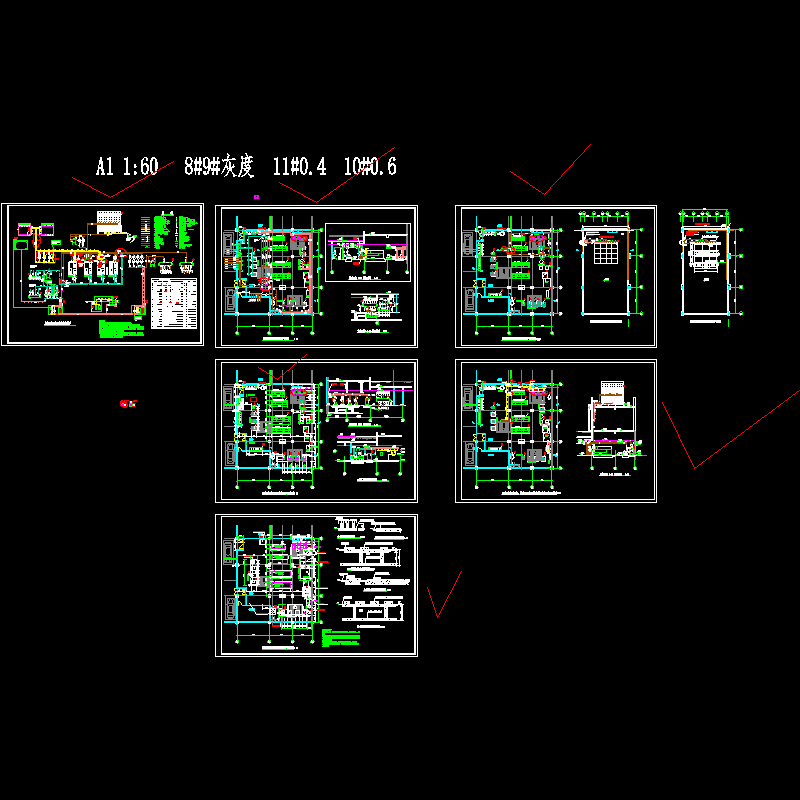

综合建筑体土壤源热泵机房设计CAD施工大样图（流程大样图多）

附件详情

一、项目概要：
1.本区空调总面积91875平方米，其中住宅84203平方米，商业及公用面积7672平方米，住宅数量统计为372套。
2.该资料为热泵系统专项设计，包括热泵主机房工艺、土壤换热器；配合热泵机房自控设计......
二、冷热源：
空调冷热源采用土壤源热泵，机组设在地下热泵主机房，夏季空调冷冻水为7/12℃，冬季空调循环热水为45/40℃。
土壤源热泵主机采用1台高温高效螺杆土壤源热泵机组，3台高效螺杆土壤源热泵机组......
三、土壤源热泵系统：
土壤换热器按冬季供热计算，夏季不足部分有冷却塔负担，机组采用高效螺杆土壤源热泵机组，夏季空调冷冻水为7/12℃，冬季空调循环热水为45/40℃。土壤换热器温度：冬季7/4℃，夏季30/35℃；机组均采用工作压力1.2MPa，冬夏季、蒸发器、冷凝器在设计工况阻力均不大于0.1MPa。机组满足一次泵变流量自控要求......

编制于2010年 图纸共49张。
