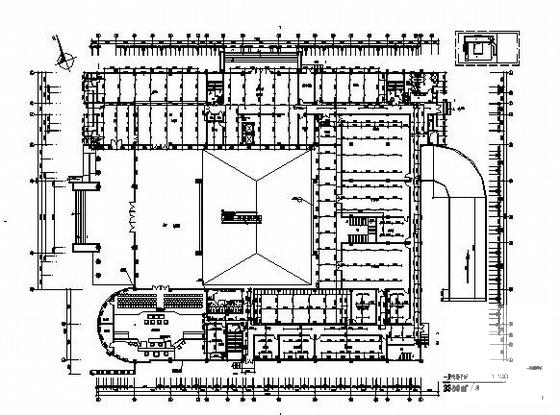

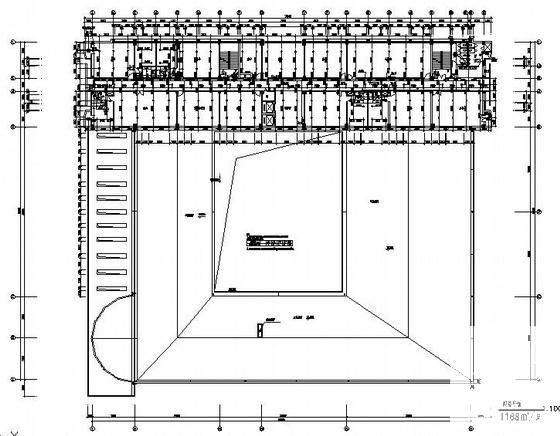

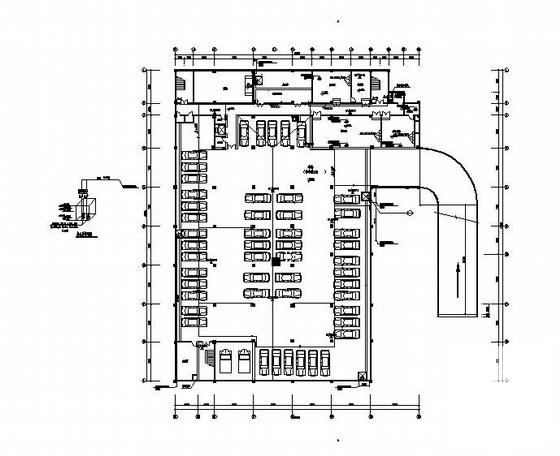

5层法院给排水施工图纸

附件详情

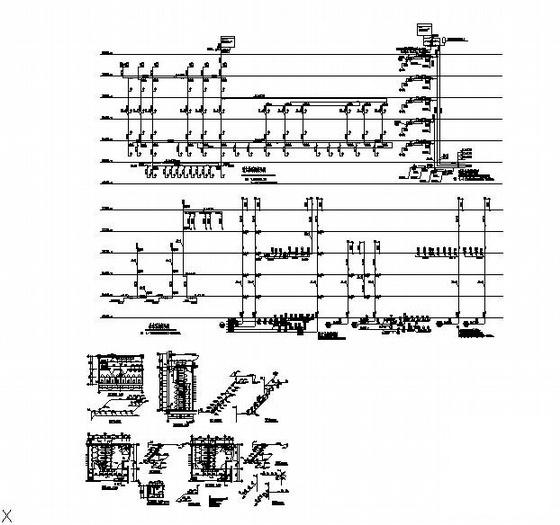

该项目设计内容包括室内给水系统，室内消火栓系统，排水系统，喷淋系统等。该项目生活给水由市政自来水-用水点直接供给的供水方式,室外从市政给水总管引入两路给水管线供小区用水，见小区给水总图（待出）。该项目布置一套湿式自动喷淋系统,按中危险级二级考虑,设计喷水强度为8L/min.m，作用面积为160m。系统用水量为30L/s，最不利喷头水压0.1MPa；采用动作温度68°C玻璃球下垂型或装饰型喷头，流量系数K=80.安装部位均设置有吊顶，安装高度配合吊顶施工。
