10层国内经开智汇园22#办公楼空调通风设计CAD施工图纸

工程名称:北京经开智汇园3-1#楼室内精装设计项目；

建设地点:北京市通州区工业开发区云杉路1号北京经开·智汇园；

该资料内容为本项目为3-1#楼地下一层到九层(地上9层，地下1层，共计10层)

3-1#楼（实测楼号：22号楼），实测建筑面积6816.53平米，地上9层，地下1层，共计10层。

建筑耐火等级：一级.结构类型：框架结构。本次消防设计范围内包含两部防烟楼梯间，一部消防电梯的加压送风系统，其相关防排烟系统按照新规范设计。其余原建筑消防设备不在该资料范围内。

设计范围：

该项目设计内容包括北京经开智汇园3-1#楼的空调、通风系统设计、防排烟系统设计；设备用房、卫生间的通风系统设计；整个园区的热交换站房沿用原系统设计。

空调、采暖系统冷热源设计：

1、依据规划与建筑方案、运营特点，同时根据建设方的要求，北京经开智汇园3-1#楼设置小型风冷冷水模块机组，夏季为空调系统供7/12°C的空调冷水；空调系统制冷剂均采用符合环保要求的冷媒。

2、该项目空调、采暖系统热源来自本区域能源站房提供的0.15MPa饱和蒸汽（蒸汽温度120°C），经过设在小区换热站房内的整体式汽-水换热机组分别为高层生产研发楼冬季提供65/50°C的空调热水、为多层生产研发楼冬季提供80/60°C的采暖热水。冷凝水经由闭式冷凝水回收装置统一回收至区域能源站房。系统补水采用软化水，由换热机组自配的专用定压泵为系统定压，空调热水系统的定压值0.52MPa，采暖热水系统的定压值0.20MPa。热水管道在地下一层汽车库内布置，每栋楼设置热计量装置。空调系统冬夏季节转换分别在热交换站房内以及智汇园3-1#楼的屋顶空调冷水机组之间手动转换。

本项目为局部改造项目，热源采用原有热源，供回水管接自地下一层原有换热站。沿用原项目换热器及热水循环水泵。原设备需检验是否达标，不应堵塞、毁坏。

地下一层空调通风平面图

地下一层空调水管平面图

地下一层防排烟平面图

屋面空调通风水管平面图

空调水系统图

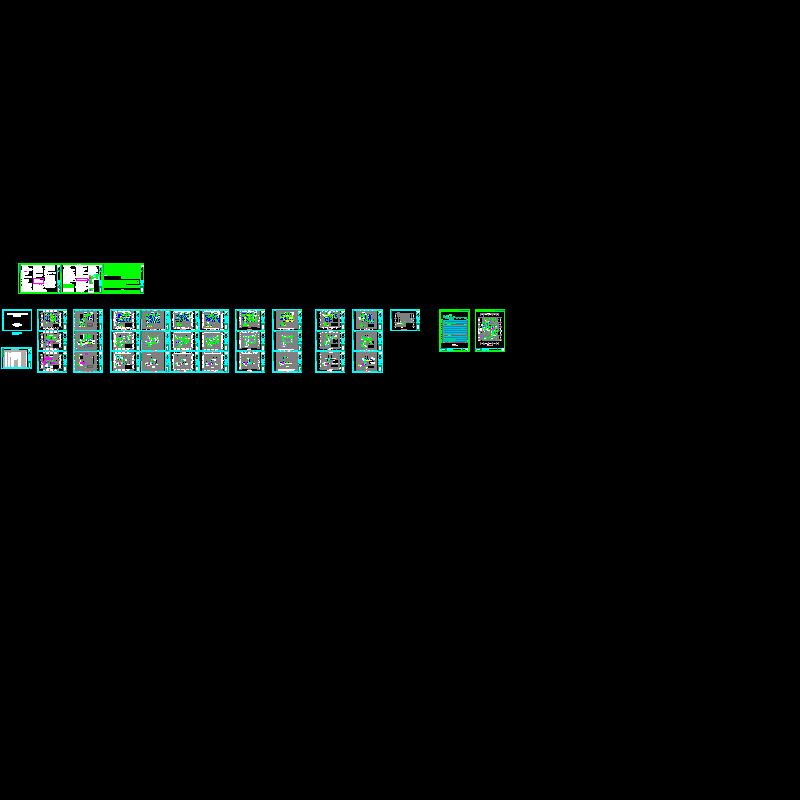

总缩略图
