4吨标准锅炉房设计CAD施工大样图(燃气蒸汽锅炉)

  • 设计说明:有
  • 建筑类别:工业建筑,其他
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:采暖,冷热源,其它
  • 冷热源:锅炉

一、项目概要:
该项目是一个锅炉房设计建筑项目。图纸内容主要包含锅炉房设计及施工说明,锅炉房热力流程图,锅炉房设备平面布置图,锅炉房管道 ,锅炉房剖面图,水箱开孔图、分汽缸大样图,锅炉房管道系统图等...

二、锅炉房设计:
本锅炉房主要为x等建筑物提供蒸汽供应,按远期4台卧式燃气蒸汽锅炉设计,近期安装2台锅炉。单台锅炉的额定蒸发量4T/h额定蒸汽压力1.0MPa。考虑锅炉的安全正常运行,锅炉给水采用单元制,每台锅炉配置二锅炉给水采用全自动离子交换器、全自动控制过滤式除氧器、全自动除铁装置进行处理,设置软化凝结水箱和除氧水箱...

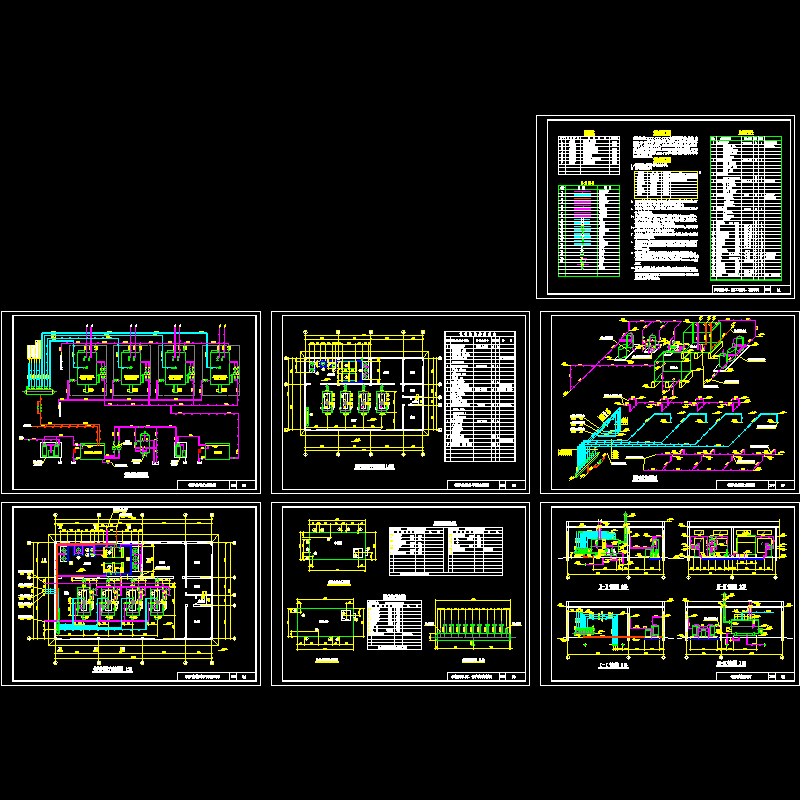

图纸展示:
锅炉防管道系统图
锅炉房管道平面布置图
锅炉房热力系统图
锅炉房设备平面布置图
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 4吨标准锅炉房设计CAD施工大样图(燃气蒸汽锅炉) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
