5层5户联排别墅采暖设计CAD施工图纸

该附件为5户联排别墅采暖设计施工图。

三.工程设计及说明

1.供热热源:该项目采暖供回水计算温度为:55/45℃一次水由市政热力公司提供.

2.建筑采暖热负荷为152.2kw,采暖热指标为48kw/平方米,系统阻力为15.1Kpa,热水系统补水及定压由小区换热站统一考虑。

3.本建筑采暖系统为异程式下行上给双管系统,每户一循环独立系统,每户设暖表计量,暖表集中在下房表间。

4.地板辐射加热管采用(PE-RT)管,(产品符合CJ/T175-2002要求), 管道压力等级为S5级,敷设的方式和样式及所标出的环路长度及间距敷设,每个环路不应有接头,户表至分水器采用20/25的管,壁厚2.3mm,其他盘管采用16/20,壁厚2.0mm。

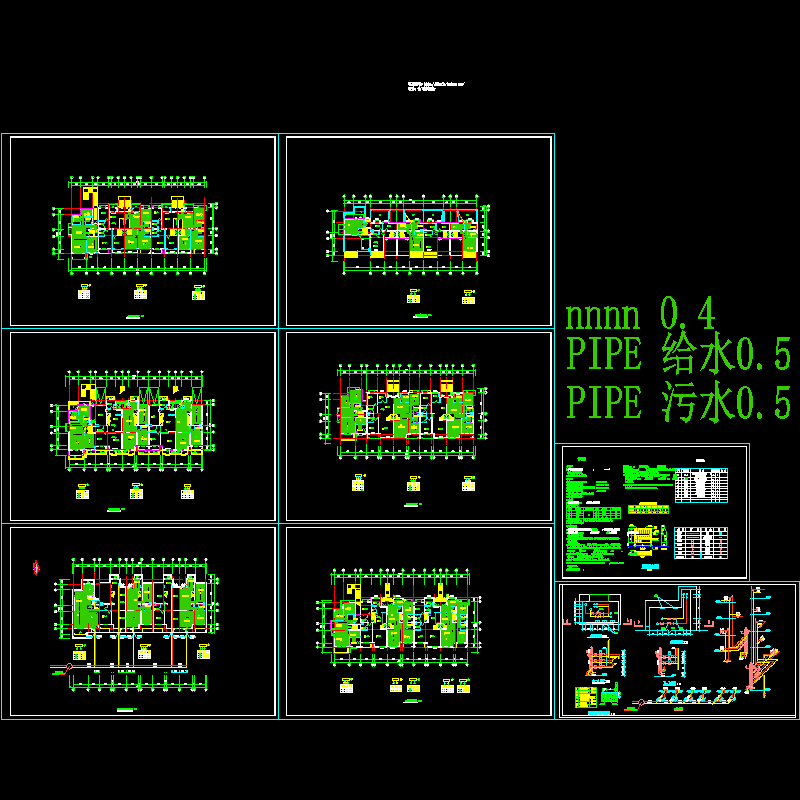

地下一层采暖平面图

四层采暖平面图

采暖系统图
