小学学校园区建筑通风排烟系统设计CAD施工图纸

• 图纸设计深度：施工图

• 参考图纸：10张

附件详情

一、项目概要：
1#行政楼、2#综合楼、3#4#教学楼、5#风雨操场、6#食堂报告厅、7#午休房...
二、通风排烟系统：
1.1#行政楼水泵房、直饮水机房均设置平时通风系统，排风机、送风机共用一套系统;5#栋风雨操场的室内篮球场设置机械通风。
2.公共卫生间均设置机械通风系统...

编制于2014年 图纸共10张。

操场通风

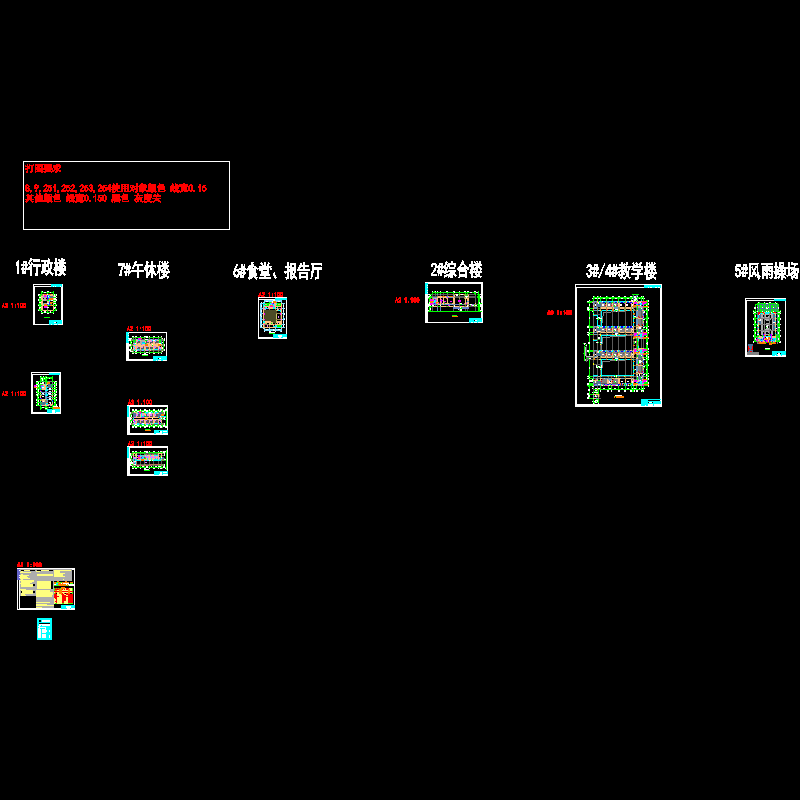

通风平面布置图
