3层坡屋面框架结构别墅结构设计施工大样图
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：16张
附件详情
结构设计说明
、桩基平面布置图、桩大样图、桩基设计说明、基础梁配筋图、柱
平面布置图
、柱截面图、梁配筋图、屋面梁配筋图、坡屋面梁配筋图、结构平面图、屋面结构平面图、坡屋面结构平面图、螺旋楼梯结构详图共16张图纸。

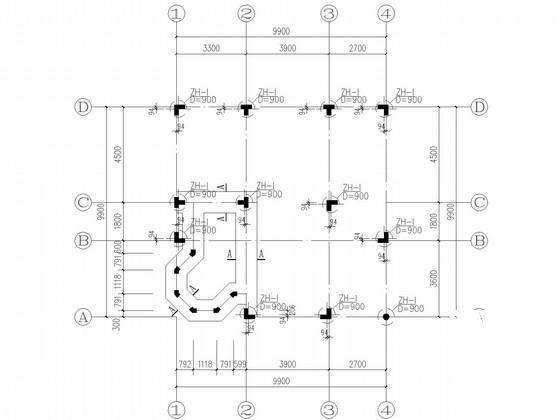

桩平面布置图

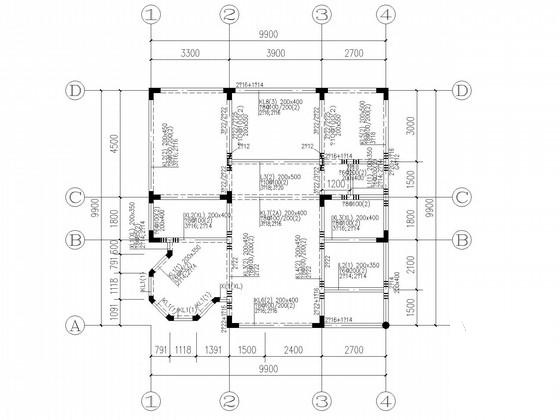

梁配筋图

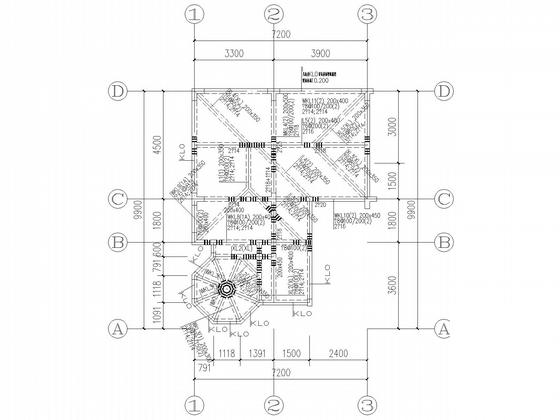

坡屋面梁配筋图

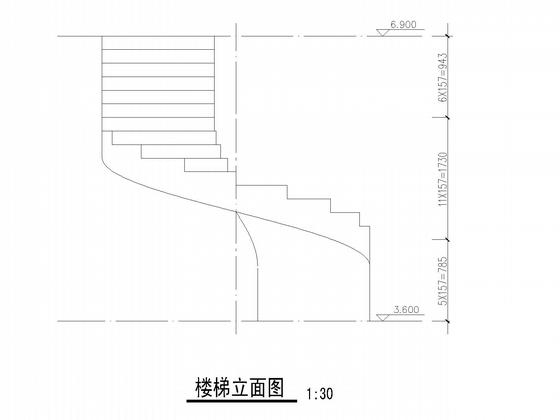

楼梯立面图

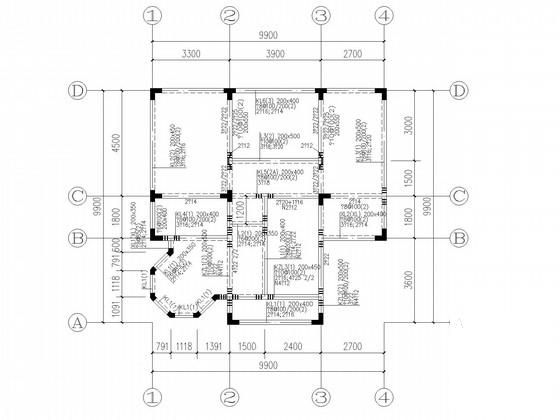

屋面梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构坡屋面别墅 - 1 -
框架结构坡屋面别墅 - 2 -
框架结构坡屋面别墅 - 3 -
框架结构坡屋面别墅 - 4 -
框架结构坡屋面别墅 - 5 -
框架结构坡屋面别墅 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.39 MB
- 收藏次数：0
-
文件名称：
附件-995887709959957795588.zip
框架结构坡屋面别墅下载
