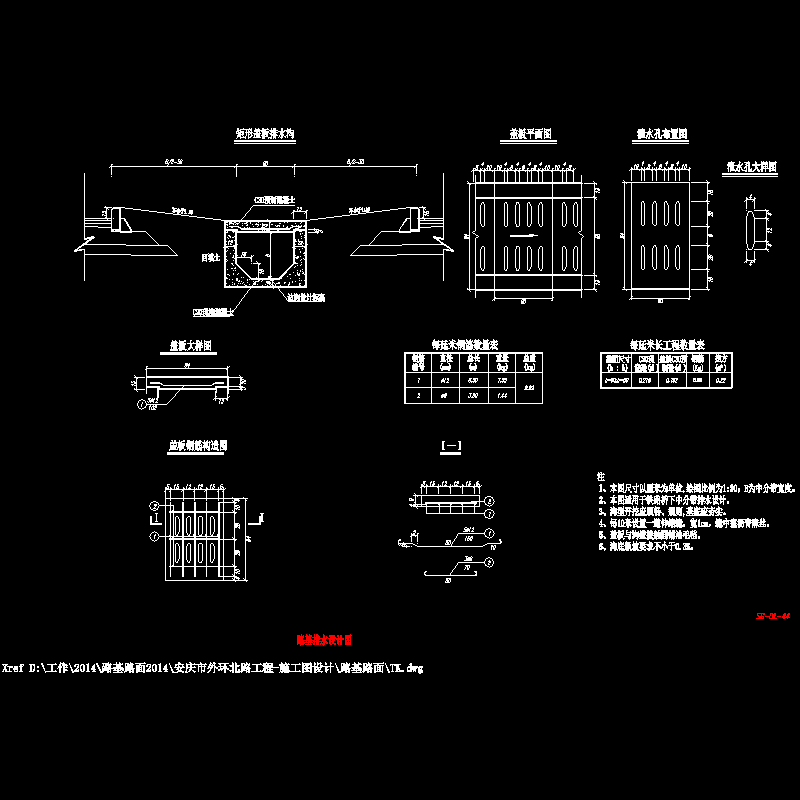

铁路桥下中分带排水设计（矩形盖板排水沟）

矩形盖板排水沟

盖板大样图

盖板钢筋构造图

每延米钢筋数量表

盖板平面图

泄水孔布置图

每延米长工程数量表

泄水孔大样图

……

1、本图尺寸以厘米为单位,绘图比例为1:20；B为中分带宽度。

2、本图适用于铁路桥下中分带排水设计。

3、沟型开挖应顺畅、规则,基底应夯实。

4、每10米设置一道伸缩缝，宽1cm，缝中塞沥青麻丝。

5、盖板与沟壁接触面铺油毛毡。

6、沟底纵坡要求不小于0.3%。

……

共计1张，设计于2014年
