4层展览馆空调通风设计全套CAD施工图纸

  • 设计说明:有
  • 建筑类别:办公,文化,其他
  • 建筑高度:多层建筑
  • 建筑面积:19892平方米
  • 地上层数:4层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:市政热网,电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 水系统:定流量,变流量,双管制,异程式,闭式
  • 项目地址:山东

附件详情

  • 资料目录
  • 主要设备材料表
  • 设计施工总说明
  • 空调通风设计图例
  • 空调系统布置图
  • 屋顶平面空调系统布置图
  • 防排烟系统图
  • 空调冷热源系统流程图
  • 空调末端水系统流程图
  • 管线综合详图
  • 地下一层冷冻机房空调系统布置图
  • 空调机房平剖面详图
  • 新风机房平剖面详图
  • 排风机房平剖面详图

附件详情

稿件为山东烟台某展览馆空调通风设计施工图纸,国内顶级设计院设计。展馆总建筑面积19892m2,地上4层,地下1层,建筑高度22.1m,建筑类别包括展厅、门厅、会议室、办公、接待室、档案库房等等。

设计范围:展览馆的通风、空调、防排烟系统设计以及节能环保措施。规划展示馆设置集中空调系统;卫生间、水泵房等设备用房设置机械通风系统;内走道、展厅、门厅等不具备自然排烟条件的区域设置机械排烟系统;靠外墙的楼梯间采用自然排烟系统;变电所设置了气体灭火系统,设置灾后排风系统。

空调风系统:
(1)主题展区、沙盘展区、门厅等大空间场所采用全空气系统。根据不同空间条件及使用需要,气流组织为顶送、侧送等不同的送风方式,回风采用集中回风。
(2)办公区、接待室等采用风机盘管加新风系统,新风直接送至房间内。
(3)档案库房采用独立冷热源的风冷恒温恒湿空调机组,气流组织为顶送风、集中回风的方式。
(4)消防控制中心、弱电间等采用直接蒸发式变冷媒空调系统,室内机安装在各机房内,采用顶送的送风方式,但应避免安装在电力设备上风。
(5)全空气空调系统的风机采用变频控制,新风比可调,过渡季可实现全新风运行。并设置CO浓度传感器,在确保室内卫生达标的前提下,减少新风量,有效的调节新风比,节省了处理室外新风的能耗。
(6)为保证室内空气品质,空调系统设置空气净化装置,用以除尘、灭菌、分解有害挥发性气体并消除异味。
(7)空调系统的加湿形式采用湿膜二次汽化加湿器。
……
编制于2012年,图纸共26张。


空调冷热源系统流程图

机房平面

机房剖面图

冷冻机房系统布置图

主题展区空调平面

空调末端水系统流程图

管线综合详图

空调机房平面

空调机房平剖面详图

空调平面局部大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 00-图纸目录_e.dwg
    00-图纸目录_e.dwg

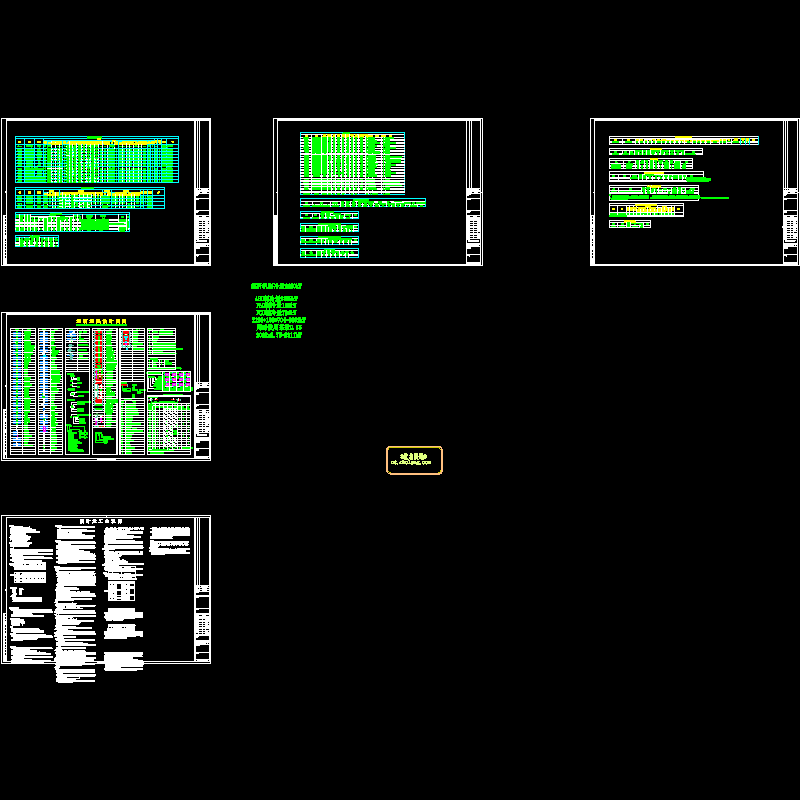

  • 01-设备材料表_e.dwg
    01-设备材料表_e.dwg
  • 02-暖通平面图_e.dwg
    02-暖通平面图_e.dwg
  • 03-系统图_e.dwg
    03-系统图_e.dwg
  • 04-机房详图_e.dwg
    04-机房详图_e.dwg
  • 05-管线综合_e.dwg
    05-管线综合_e.dwg
以上是部分截图,请下载附件后查看完整高清内容
